智能手持式變壓器變比測試儀由主機和附件箱兩部分組成。 其中主機是設備的核心，所有電氣部分都在主機內部，其主機采用手持式注塑機箱，堅固耐用，附件箱用于放置測試引線和工具。

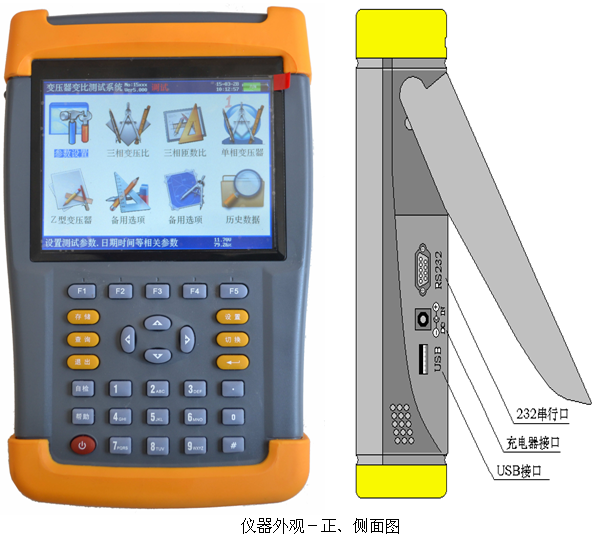

　　一、智能手持式變壓器變比測試儀的外觀

　　智能手持式變壓器變比測試儀前端部分為變比測試航空插頭、高壓側、低壓側端子。 正面是彩色液晶面板，下面是標準的30鍵控制鍵盤。 在設備的右側打開支架，可以看到USB接口、充電接口、RS232接口。

　　二、智能手持式變壓器變比測試儀鍵盤說明

　　鍵盤30個鍵，包括存儲、查詢、設置、切換、↑、↓、←、→、軟開關、退出、回車、自檢、幫助、數字1、數字2(ABC)、數字3(DEF)、數字4(GHI)、數字5(JKL)、數字6(MNO)、數字7(PQRS)、數字8(TUV)、數字9(YZ)、數字0、小數點、#、輔助功能建F1、F2、F3、F4、F5。

　　各鍵的功能如下。

　　↑、↓、←、→鍵：光標移動鍵; 在主菜單中移動光標，指向某個功能菜單，按確認鍵進入相應的功能。 在參數設定功能畫面中按上下鍵切換當前的選項，用左右鍵變更數值。

　　確認鍵; 在主菜單中，按此鍵顯示菜單的子目錄，在子目錄中，按此鍵進入所選功能，并在輸入任何參數后開始輸入和結束輸入。

　　退出鍵：返回鍵、非參數輸入狀態時，按下該鍵則直接返回主菜單。

　　回車鍵：用于確認是啟用設定的參數還是進入所選畫面的確認鍵。

　　存儲鍵：用于將測試結果另存為記錄樣式。

　　查詢鍵：用于瀏覽已保存記錄的內容。

　　設定鍵：在主菜單中按此鍵，直接進入?yún)?shù)設定畫面。

　　切換鍵：廠家在工廠出貨調整時使用，所以用戶不需要使用這個鍵。

　　自檢鍵：保留功能，暫時不使用。

　　幫助鍵：用于顯示幫助信息

　　數字(字符)鍵：用于輸入?yún)?shù)設定(可以輸入數字或字符)。

　　小數點鍵：在設定參數時輸入小數點。

　　#鍵：保留功能，暫時不使用。

　　F1、F2、F3、F4和F5：輔助功能鍵(快捷鍵)。 用于快速訪問輔助功能界面，并實現適當?shù)墓δ堋?/span>
