手持變壓器變比測試儀三類測試接線方法
發布時間：2021-04-06 16:56:47
瀏覽次數：6602
手持變壓器變比測試儀三類測試接線方法。
1.手持變壓器變比測試儀三相測量時，儀器高壓側的黃、綠、紅三根線分別接變壓器高壓側的A、B、C，儀器1#低壓側的黃、綠、紅三根線分別接變壓器低壓側的a、b、c,接線正確方可測試。接線圖如下圖所示：

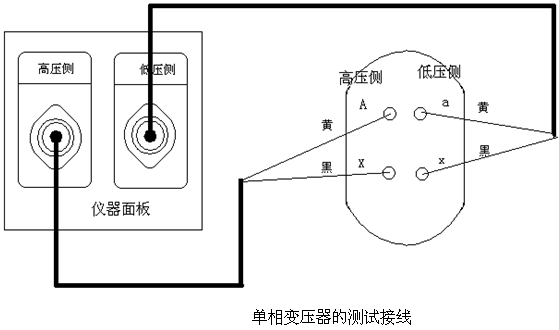

2.手持變壓器變比測試儀單相測量時，儀器高壓側的黃、黑兩根線分別接單相變壓器高壓側的A，N，儀器1#低壓側的黃、黑兩根線分別接變壓器低壓側的a、n，接線正確方可測試。接線圖如下圖所示：

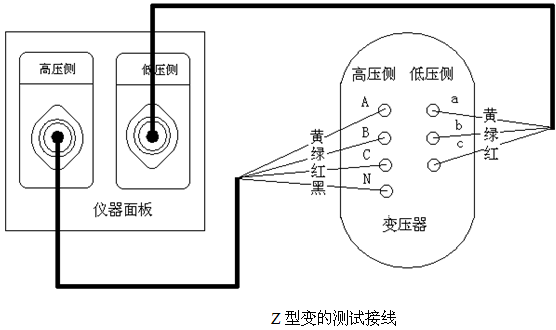

3.手持變壓器變比測試儀測量Z型變壓器時，儀器高壓側的黃、綠、紅、黑四根線分別接變壓器高壓側的A、B、C、N，儀器1#低壓側的黃、綠、紅三根線分別接變壓器低壓側的a、b、c,接線正確方可測試。接線圖如下圖所示：
