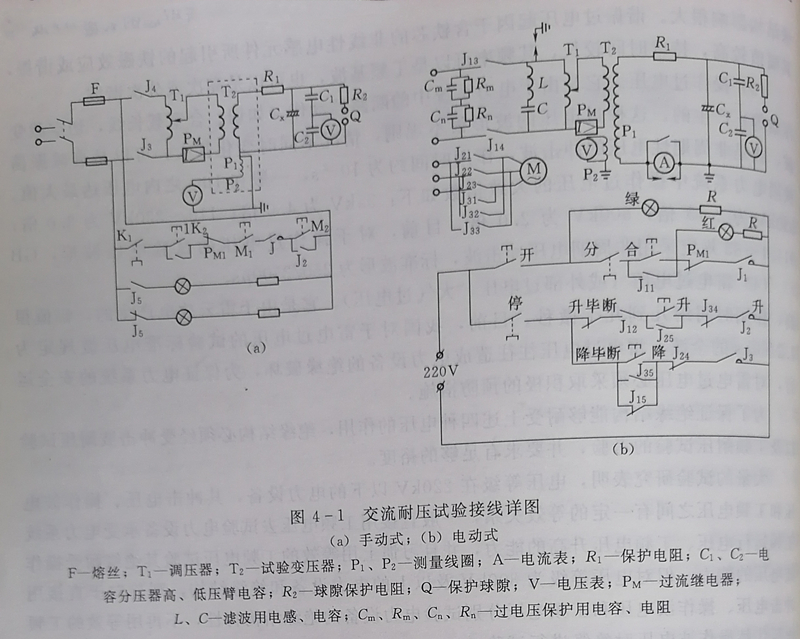

用于高壓試驗的特制變壓器,稱為高壓試驗變壓器。它一般可分為兩個系列:一個系列是高壓側電流為1~2A;另一個系列是高壓側電流為0.1~0.2A。試驗時應根據被試設備的電容量和試驗時的最高電壓來選擇試驗變壓器。具體步驟如下:
(1)電壓。依據試品的要求,首先選用具有合適電壓的試驗變壓器,使試驗變壓器的高壓側額定電壓Un大于被試品的試驗電壓Us即Un>Us;其次應檢查試驗變壓器所需的低壓側電壓,是否能和現場的電源電壓、調壓器相匹配。
(2)電流。試驗變壓器的額定輸出電流In應大于被試品所需的電流Is,即In>Is。被試品所需的電流可按其電容估算,Is=UswCx,其中Cx包括試品電容和附加電容,附加電容約為100~1000pF。被試品電容Cx可用西林電橋或M型試驗器測量。也可采用下列經驗數據:
對10kV配電變壓器,當試驗電壓為30-35kV時,其充電電流約為80~110mA;
對35kV電力變壓器,當試驗電壓為72~85kV,容量為2000~4000kVA時,其充電電流約為150~260mA;容量為6000~8000kVA時,其充電電流約為300~420mA;容量為10000kVA時,其充電電流約為1000mA;
對66kV電力變壓器,其充電電流一般為300~600mA
(3)容量。根據試驗變壓器輸出的試驗電流及額定電壓,便可以確定試驗變壓器的容 量,即P=UnIs
根據JB3570—84規定,我國試驗變壓器的電壓等級有5kV、10kV、25kV、35k 50kV、100kV、150kV
300kV等;容量等級有3kVA、5kva、1kva、25kV 50kVA、100kVA、150kVA、200kVA等。根據計算結果,查標準即可選出所需要的試
驗變壓器。如有特殊要求,一般可向制造廠訂購特殊規格的試驗變壓器。
例如:某單位對10kV、1000kVA的配電變壓器進行耐壓試驗,試選擇試驗變壓器的額定電壓和額定容量。已知用QS1型西林電橋測得高壓對低壓及外殼的電容為9540pF。
根據配置表顯示,10kV配電變壓器的出廠試驗電壓為35kV,交接及大修試驗電壓為30kV,所以可選用額定電壓為50kV的試驗變壓器。
另外,若該單位購置50kV的試驗變壓器不僅可以滿足10kV配電變壓器的試驗要
求,還可以滿足10kV絕緣子及高壓開關柜的試驗電壓(42kV)的要求,且可以滿足
10kV電纜的直流耐壓試驗電壓60kV(對應的交流電壓為42.43kV)的要求。

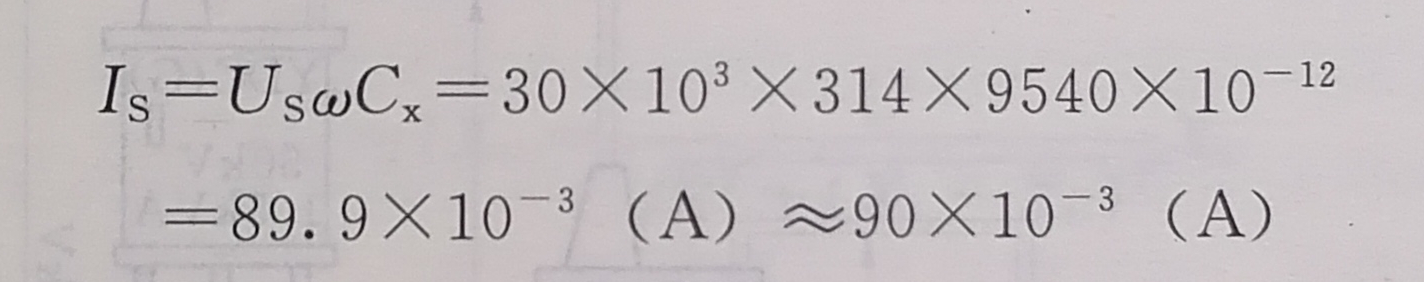

計算試驗電流為

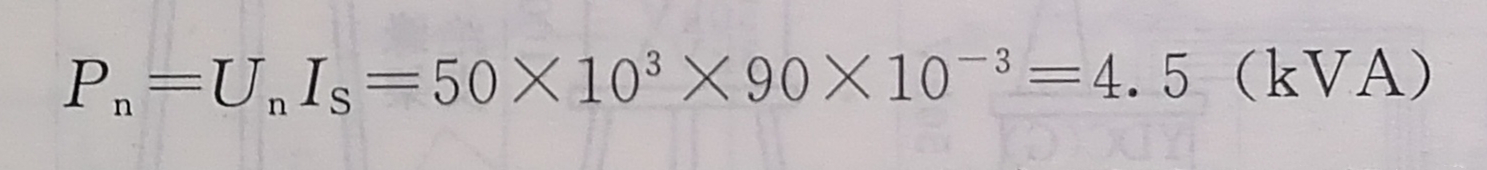

試驗變壓器額定容量為
最后根據JB3570—84的規定,選取YD-5/50型的高壓試驗變壓器。
