二次脈沖法測試電纜故障距離操作步驟
發布時間：2021-04-16 16:24:43
瀏覽次數：6280
二次脈沖法測試電纜故障距離操作步驟
(1)故障診斷

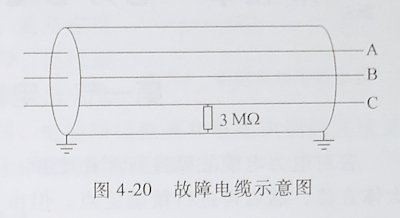

圖4-20所示是一個10kV交聯聚乙烯電纜,發生了單相高阻接地故障,故障電阻3M2。本例用電纜故障測距儀中的二次脈沖方式測試故障距離。
(2)接線方式

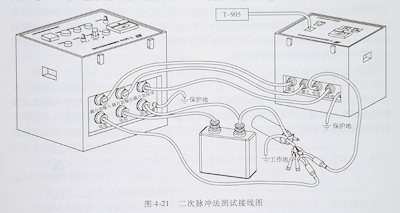

首先按圖4-21所示的二次脈沖法測試接線圖進行接線。
(3)操作步驟
1)打開測試高壓發生器的電源開關,將“工作方式”旋鈕旋至“二次脈沖”方式,在“單次”放電方式下升高電壓至足以擊穿故障點。打開二次脈沖耦合器電源開關。
2)按電纜故障測距儀開關鍵,打開測距儀,將電纜故障測距儀的工作方式設置為二次脈沖方式,根
據電纜的絕緣類型,調整好波速度,按測試鍵,儀器顯示“等待觸發”提示信息。

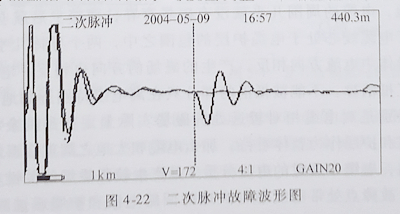

3)按測試高壓發生器的“單次”放電按鈕放電后,儀器自動發射脈沖,于是如圖4-22所示的二次脈沖測試波形就顯示在屏幕上了。
4)旋動光標旋鈕,移動虛光標至兩測試波形明顯的分歧點處,440.3m就是故障點的距離。如果波形的幅值大小不合適,可適當調整一下增益值后,再測一次。
