交直流數字高壓表是一種通用型高壓測量儀表，可用于電力系統、電器、電子設備制造部門測量工頻交流高電壓和直流高電壓。交直流數字高壓表是由高壓測量部分和低壓顯示儀表構成。工作時高壓部分和低壓儀表分開，工作安全可靠。交直流數字高壓表系便攜式結構，整機用鋁合金包裝箱作機殼，使用、攜帶十分方便。

　　交直流數字高壓表的使用說明

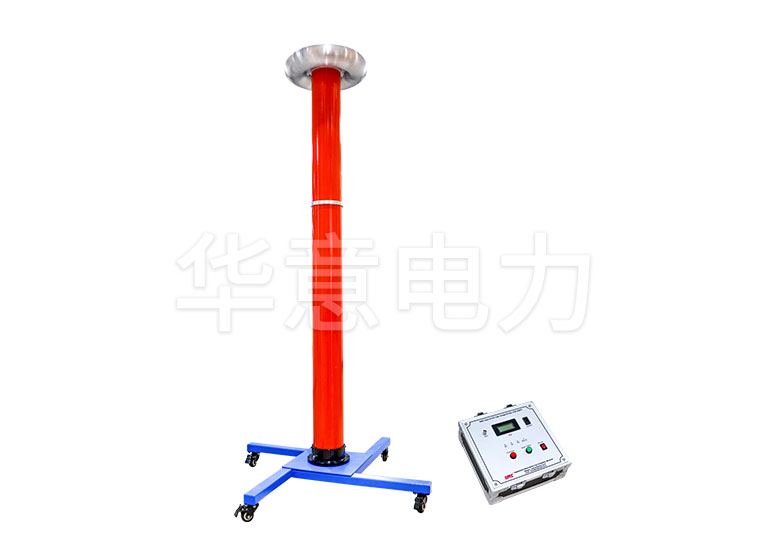

　　交直流數字高壓表，由高壓分壓器和低壓顯示表構成，用專用電纜連接為一套完整的高壓測量裝置。

　　1、接線

　　交直流數字高壓表上端均壓罩為高壓端，可直接輸入被測高壓，下端有專用接地端，供接地使用。用專用電纜連接高壓分壓器和低壓顯示表，并選擇相應的電壓和量限即可開始測量。

　　2、工頻高電壓測量

　　連接測量線路后，將低壓顯示表功能開關切換至AC檔，選擇High檔，直接測量工頻高壓，讀數即為kV數。如測量電壓低于20kV時，可將功能開關切換至Low檔，以獲得更高精度的讀數。

　　3、直流高電壓測量

　　連接測量線路后，將低壓顯示表功能開關切換至DC檔，選擇High檔，可直接測量直流高壓，讀數即為kV數。如測量電壓低于20kV時，可將功能開關切換至Low檔，以獲得更高精度的讀數。

　　4、接地

　　高壓分壓器下端裝有專用金屬接地端，每次使用前都必須將接地端可靠接地。

　　注意：使用前必須檢查接地。

　　5、允許誤差

　　數字高壓表按國家有關規程采用相對誤差。

　　6、低壓儀表輸入阻抗對高壓分壓器的影響：

　　數字高壓表配用低壓測量儀表的輸入阻抗為10MΩ，當使用其它儀表時，應考慮其輸入阻抗的影響。

　　7、加高壓時，高壓分壓器及高壓引線附近不得有雜物。

　　8、高壓分壓器標準分壓比為K=1000。

　　交直流數字高壓表的注意事項

　　1、校準：每年至少應送上級計量檢定部門校準一次。

　　2、高壓分壓器顯示儀表面板下部的可調電位器是供校準時調整誤差使用。校準時，將面板取出，加壓后調整電位器即可。
