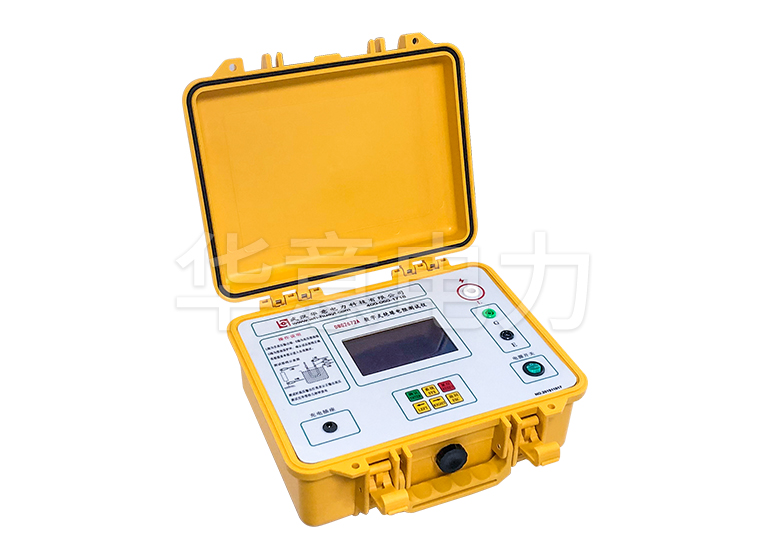

電子兆歐表使用方法

　　一、電子兆歐表使用前的準備工作

　　(1)測量前必須將被測設備切斷,并對地短路放電,決不允許設備帶電進行測量,以保證人身和設備的安全。

　　(2)對可能感應出高壓電的設備,必須消除這種可能性后,才能進行測量。

　　(3)被測物表面要清潔,減少接觸電阻,確保測量結果的正確性。

　　(4)測量前要檢查數字是否處于正常工作狀態,主要檢查其“0”和“∞”兩點。即搖動手柄,使電機達到額定轉速,數字兆歐表在短路時應指在“0”位置,開路時應指在“∞”位置。

　　(5)數字兆歐表使用時應放在平穩、牢固的地方,且遠離大的外電流導體和外磁場。

　　二、電子兆歐表正確使用

　　數字兆歐表的接線柱共有三個：一個為“L”即線端,一個“E”即為地端,再一個“G”即屏蔽端(也叫保護環),一般被測絕緣電阻都接在“L”“E”端之間,但當被測絕緣體表面漏電嚴重時,必須將被測物的屏蔽環或不須測量的部分與“G”端相連接。這樣漏電流就經由屏蔽端“G”直接流回發電機的負端形成回路,而不在流過數字兆歐表的測量機構(動圈)。這樣就從根本上消除了表面漏電流的影響,特別應該注意的是測量電纜線芯和外表之間的絕緣電阻時,一定要接好屏蔽端鈕“G”,因為當空氣濕度大或電纜絕緣表面又不干凈時,其表面的漏電流將很大,為防止被測物因漏電而對其內部絕緣測量所造成的影響,一般在電纜外表加一個金屬屏蔽環,與數字兆歐表的“G”端相連。

　　當用數字兆歐表搖測電器設備的絕緣電阻時,一定要注意“L”和“E”端不能接反,正確的接法是：“L”線端鈕接被測設備導體,“E”地端鈕接地的設備外殼,“G”屏蔽端接被測設備的絕緣部分。如果將“L”和“E”接反了,流過絕緣體內及表面的漏電流經外殼匯集到地,由地經“L”流進測量線圈,使“G”失去屏蔽作用而給測量帶來很大誤差。另外,因為“E”端內部引線同外殼的絕緣程度比“L”端與外殼的絕緣程度要低,當數字兆歐表放在地上使用時,采用正確接線方式時,“E”端對儀表外殼和外殼對地的絕緣電阻,相當于短路,不會造成誤差,而當“L”與“E”接反時,“E”對地的絕緣電阻同被測絕緣電阻并聯,而使測量結果偏小,給測量帶來較大誤差。
