根據國家電力公司《高壓開關設備反事故技術措施》的規定，對于220kV及以上的斷路器設備，都應采用示波器一類的儀器進行測試。因為示波圖可以證實所測數據是否真實可靠，同時還可以幫助發現斷路器可能存在的某些缺陷和隱患。下面就該類高壓開關機械特性測試儀所得到的部分測試實例進行分析，見圖一。

圖一 測試實例

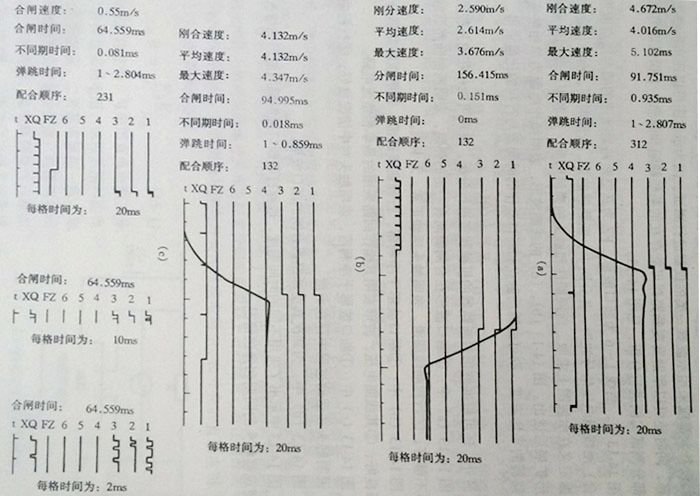

　　A 被測斷路器合閘記錄 B被測斷路器分閘記錄 C 被測斷路器合閘記錄 D被測真空斷路器合閘記錄

　　圖一中，曲線1～6為斷口波形，FZ為真空斷路器測速的輔助接點波形，xQ為分(臺)閘線圈電壓信號波形。各分圖中，斷路器的分、合閘時間、剛分(合)閘速度均可根據定義在示波圖上求取。而同期性和觸頭的彈跳時間，可利用儀器的波形擴展功能，對波形擴展后讀出。圖一(b)、(d)的線圈波形，表明操作電源為單相整流電源。真空斷路器的平均速度，則可由輔助觸點和斷口動作的時間差與行程的比值求得，其公式為

　　u=L/△t

　　另外，還可根據波形對斷路器的機械狀態進行分析，發現可能存在的某些陷患。圖14-13(a)中：①斷口波形在合閘瞬問有定的彈跳，表明所測斷路器觸頭對中調整得不夠好;②行程曲線圓滑，表明觸頭運動正常，無卡澀。

　　圖一(b)中：①斷口波形干凈利落，行程曲線圓滑.表明該斷路器分閘的機械狀態良好，②其線圈電壓，波形表明其操作回路采用的是單相整流電路。

　　圖一(c)中：①斷口波形干凈利落，表明觸頭對中情況良好;②行程曲線存在拐點，說明觸頭在運動過程中存在卡澀。

　　圖一(d)中為某次真空斷路器合閘的斷口波形。

　　圖一中示出了采用不同的時間刻度，選擇打印斷口接觸瞬間波形的情況，從而可清楚觀察觸頭的同期和彈跳情況。
