5kvA工頻耐壓控制箱

　　工頻控制箱的用途主要是為試驗變壓器工作電源，可匹配容量不超過10kvA的充氣試驗變壓器、干式變壓器和油浸式試驗變壓器，在實際的應用中，您可根據您的實際參數選擇使用。

　　工頻交流耐壓試驗接線圖

　　高壓斷路器工頻耐壓試驗設備35KV/110KV根據試驗要求，選擇合適的設備、儀器、儀表、接線圖。

　　5KV二次回路工頻耐壓試驗設備

　　該儀器能檢測被測試儀器、電器的絕緣結構或材料的絕緣強度等技術指標，被廣泛用于電工器材、電器儀表、變壓器、電源線、電度表、電機、電源插頭座、電纜線等的耐壓測試，

　　該儀器外形美觀、輸出電壓由數碼管顯示，清晰、直觀、準確。各參數設置用小鍵盤輸入，操作方便。

　　特征

　　外觀與鍵盤

　　1、前板有：輸出電壓調節旋鈕、按鍵、電流表，電壓表，計時器、高壓輸出插孔、高壓輸出棒控制端口(此端口連接時，鍵盤“啟動”鍵失效)、接地端鈕。

　　2、后板有：AC220V電源插座及開關，電源插座內含10A保險管。

　　按鍵功能介紹

　　1、電壓表：AL1過壓電壓設定;

　　2、電流表：AL2過流電流保護設定，AL1過流電流設定;

　　3、計時器：時間設定;

　　4、電源開關：儀器供電;

　　5、啟動按鍵：電壓輸出控制;

　　6、停止按鍵：電壓輸出關閉;

　　7、計時按鍵：控制計時器的電源;

　　8、輸出電壓調節盤：調節輸出電壓。

　　參數

　　1、工作電源： AC 220V±10﹪,50HZ，5A

　　2、輸出電壓： AC 0.5～5KV，±3﹪

　　3、擊穿電流： AC 2～200(mA) ±3%, 任意設定

　　4、環境溫度： 0～40℃

　　5、相對濕度： 不大于75%

　　打開儀器電源開關，速度均勻的將電壓升至試驗電壓，立即開始計時，加壓持續時間到后，迅速而均勻的將電壓降至零，斷開電源，掛上接地線。

　　0.75 倍直流參考電壓下的泄漏電流值不應大于50μA，或符合技術條件的規定。

　　試驗時若整流回路中的波紋系數大于 1.5% 時，應加裝濾波電容器，可為0.01～0.1μF ， 試驗電壓應在高壓側測量。

　　合理布置試驗器具;接線高壓部分對地應有足夠的安全距離，非被試部分一律可靠接地。

　　加壓前要檢查調壓器是否在“零位”，先進行空試。

　　調整保護間隙，使其放電電壓為試驗電壓的105%-110%連續試驗三次，應無明顯差別，并檢查過流保護裝置動作的可靠性。

　　接上試品，將調壓器置“零位”。

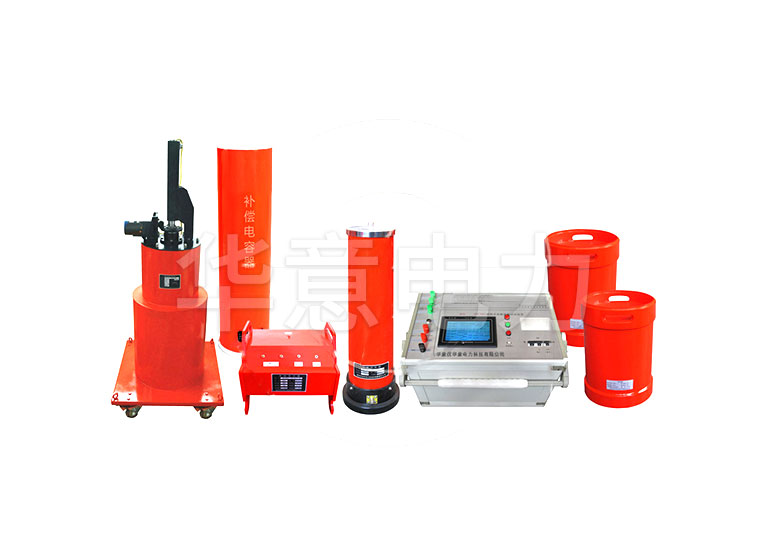

　　高壓斷路器工頻耐壓試驗設備35KV/110KV串聯諧振試驗設備進行工頻耐壓試驗的特點是：

　　若在試品耐壓過程中，發生了閃絡，則因失去了諧振條件，高電壓立即消失，從而使電弧即刻熄滅。

　　工頻試驗臺與控制箱的原理相同，但內部使用的是10kvA的調壓器，輸出電壓為0~400V，輸入電壓AC380V，采用單框芯式鐵芯結構，初級繞組和高壓繞組同軸繞制在鐵芯上，從而減少漏磁通，增大繞組間的耦合。整體結構緊湊，通用性強，使用攜帶方便。

　　串聯諧振裝置所輸出的電壓波形較好。這是因為僅對工頻(基波)產生諧振，而對其他由電源所帶來的高次諧波分量來說，回路總阻抗甚大.所以試品上諧波分量甚弱，試驗波形就較好。
