電纜故障測試儀測試中的幾個技術問題
發布時間：2021-06-09 10:19:57
瀏覽次數：6840
電纜故障測試儀在日常測試中可能會出現一些技術性問題，下面我們來簡單介紹一下。
1、波速的測量按以下步驟進行
1)將已知長度的被測電纜(假設為500m)接在儀器的輸出端口觸發工作方式置于“脈沖”法。改變測量范圍到636m檔，當此屏幕上應有被測電纜的回波脈沖。
2)按動“?”鍵，使活動光標到回波波谷的起點停下。
3)按“六、中3、的5)”方法改變波速，使故障距離顯示為500m，這時所顯示的波速即為被測電纜的波速。測試電纜時就可預置此傳播速度。
2、波形比較法
波形比較法是脈沖法的一種特殊方法。其操作步驟是在障礙電纜中，找出一對良好線對，先按脈沖法測試其波形后，按照存儲的操作步驟將此波形存儲。然后再把障礙線對接在儀器的測試端口上，測得障礙波形。按照調出的操作步驟將良好線對的波形調出。顯示屏則同屏顯示出障礙線波形和良好線波形，比較兩者的差異，即可確定故障。如圖1所示。

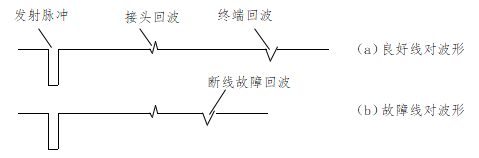

圖1 比較法波形
3、充電
1)為了隨時掌握儀器電池可維持的工作時間，方便攜帶外出使用，儀器屏幕上方有電池無電，已不能維持儀器正常工作時，屏幕將出現提示“正在放電，請稍候……”放電工作完成后將執行自動保護關機，防止電池過放電而損壞。
