輸電線路斷線測試方法
發布時間：2022-02-24 17:06:35
瀏覽次數：3885

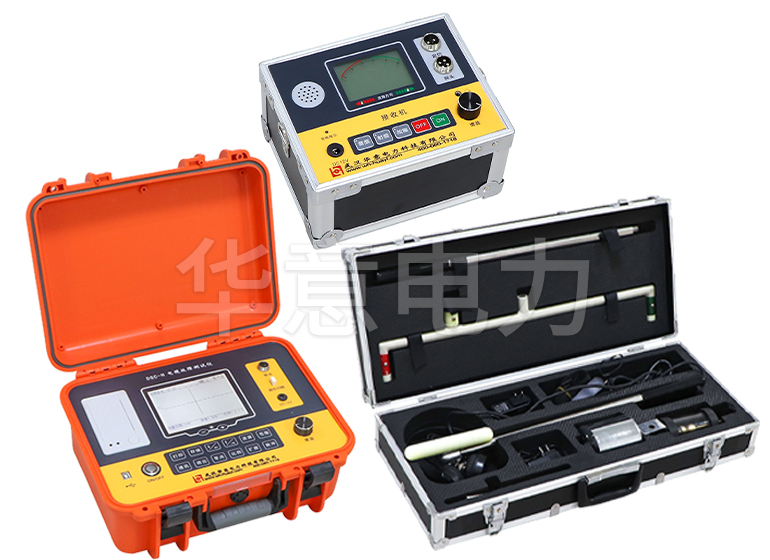

電纜或輸電線路發生斷線故障的情況比較少，大部分還是接地故障和高阻故障，斷線故障的狀態是指電纜或輸電線路兩端之間發生無接觸性故障的現象，斷線故障的查找方法是選用電纜故障測試儀成套設備中的測距儀測量。
測距儀的功能是測量電纜的全長，發生斷線之后直接測量全長，下面講一下具體的測試方法和步驟。
斷線故障測試方法
1、先測量正常電纜的全長，并記錄波速值；
2、將測試線換到故障線路上，打開儀器電源開關，將模式選擇開關打到脈沖模式上，屏幕右上角顯示“脈沖”；
3、將參數設置中測量范圍調到大于標準電纜的長度；
4、按“脈沖”鍵發送測試脈沖，屏幕上得到反射波；
5、按方向按鍵將光標移到反射波的起點，如果反射波不好辨別，應調節增益旋鈕改變波形幅度，然后再重新發送脈沖；
6、得到脈沖波之后將光標移動到全長波形的末端，讀取屏幕左上角的距離即可得到斷線的距離。
測試注意事項
試驗之前先了解線路的情況，是否有分支，一般只建議測量主回路，若有分支回路會影響測試的數據準確度。
