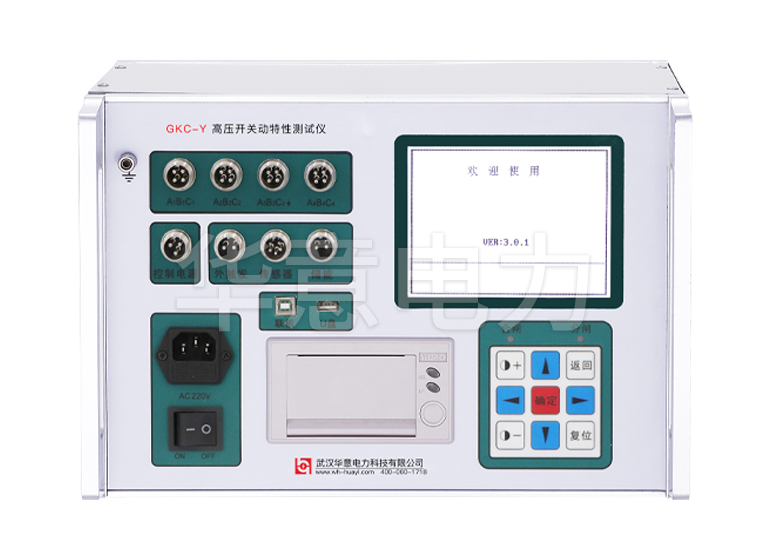

高壓開關動態特性測試儀是根據武漢華意電力最新的高壓交流斷路器（GB 1984-2003）和《中華人民共和國電力行業標準》第三部分要求設計的。 《高壓試驗設備技術條件》和DL/T846.3-2004高壓開合綜合測試儀為設計依據，為各種斷路器的動態分析提供了方便，可準確測量高壓電路的機械和動態特性參數各種電壓等級的斷路器，如少油、多油、真空、六氟化硫等。具體測試要求和時間如下：

　　1、測量時間：不小于斷路器分合閘時間，分辨率為0.01ms；

　　2、時間測量誤差：200ms以內±0.1ms，200ms以上±2%；

　　3、同步時間測量誤差：測試儀同步時間不大于±0.1ms；

　　4、測量斷路器的合分閘時間時，應設置合閘電源與分閘電源的觸發時間差：

　　開合時間S1=分合時間+無電流間隙時間合合時間

　　收盤時間S2=收盤時間+黃金短時開盤時間

　　其中，開門時間和關門時間都是提前測量的。無電流間隙和金屬短路時間由高壓開關廠家提供，設定時間應略小于規定值（若無電流間隙時間標準為300ms，可設置）約 280 ms；若金屬短路時間為 60 ms，可設置為 50 ms 左右）。

　　高壓開關動態特性測試儀測試數據分析與處理

　　1、試驗結果應與斷路器手冊中給出的數值相比較，應符合制造廠的要求；

　　2、如果測試項目中有不符合廠家要求的測試數據，首先檢查接線情況、參數設置、儀表情況是否符合測試要求；

　　3、分閘時間不符合規范要求時，可能的原因有：一是分閘電磁鐵頂桿和分閘開關位置不合適；二是開彈簧累；三是開啟距離或超程不符合要求。根據生產廠家的技術要求，調整開啟電磁鐵、啟閉彈簧和機構連桿；

　　4、當合閘時間不符合規范要求時，可能的原因有：一是單次開合時間不符合規范要求；二是斷路器操作機構存在脫扣性能。綜合分析以上原因，根據廠家技術要求調整單次開合時間或調整釋放；

　　5、當不同時期的數值不符合規范要求時，可能的原因有：一是三相開距不一致；二是分相機構的電磁鐵動作時間不一致。應綜合分析以上原因，根據生產廠家的技術要求，對開啟電磁鐵、啟閉彈簧、機構連桿進行調整。
