近年來，國內很多變電站因雷擊形成擴大事故，大部分與地網有關的接地電阻不合格，起到工作接地和保護接地的作用，接地電阻過大時：發生接地故障，中性點電壓偏移增加可能會導致聲音相位和中性點電壓過高而導致設備損壞，超出所需的絕緣水平。雷擊或雷電波攻擊，由于電流非常高的殘壓，使附近設備受到反擊的威脅，并減少接地網保護設備（架空輸電線路和變電所用電設備）帶電導體抗射線水平，達不到設計要求而損壞設備。

        接地系統接地電阻的合格與否直接關系到變電站操作人員、變電站維修人員的人身安全；但由于土壤對接地裝置有腐蝕作用，隨著運行時間的延長，接地裝置已經腐蝕，影響變電站運行的安全；因此，必須大力加強網絡對接地電阻的定期監測；運行變電站網絡接地電阻測量，較大的系統干擾網電流流入以及測試引線之間的干擾，使測試結果誤差。尤其是大接地電阻小（一般在0.5Ω以下），即使是細微的干擾測試結果也會產生巨大的影響；對網絡接地電阻測試不準確，不僅會損壞設備，還會造成此類接地網絡誤變造成不必要的損失，結合我的接地阻抗測試方法總結如下：

　　一、接地電阻測試原理和方法：

　　測試接地方式接地阻抗 電流電極盡量布置在正常電流極與試驗接地裝置dcG邊緣的距離應為試驗接地裝置最大對角線長度D的4～5倍（平行布線法），2倍以上（三角形接線法理想地區土壤電阻率均勻），電壓引線長度為電流引線長度的0.618倍（扁線接線法）或等于電流線（三角形接線法）。

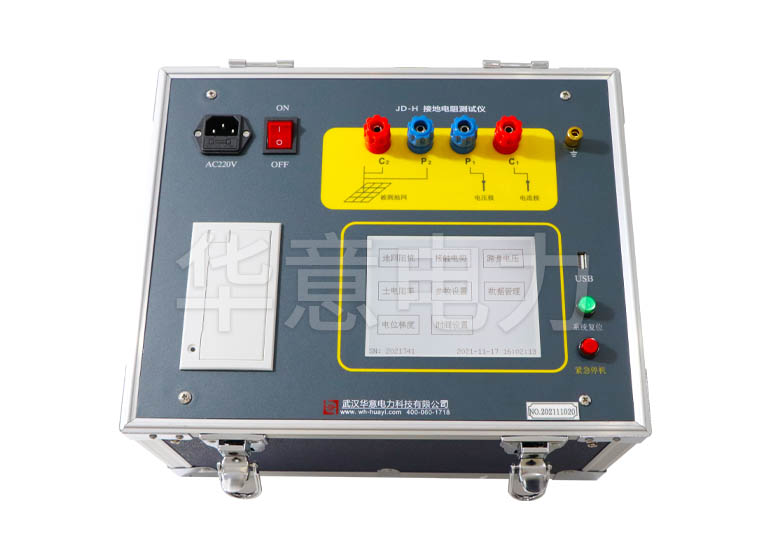

　　1、E極在使用三極測量時必須與P1一起短接，本地網絡接地電阻小，本地網絡接地電阻小（≤0.5Ω），以提高測量精度，減少儀器和接地網絡測量引線電阻和接觸電阻測量結果可以解開EP短接；減少單獨引線連接到接地網絡測試點造成的接觸電阻誤差。

　　注：

　　1、E——接被測網絡；

　　2、P1——接被測網絡；

　　3、P2——然后測量電壓線（0.618倍電流線長度）；

　　4 C——接測量電流線（其長度取地網，對角線長度的4～5倍）；

　　二、檢測注意事項及意義

　　接地裝置的大部分特性參數與土壤水分密切相關，對裝置狀態的地面評估和驗收試驗應盡量在旱季和土壤濕度大的情況下進行。不結冰，不宜在打雷、下雨、下雪或雨雪過后立即進行。實測為我們的整改提供了可靠依據。建議對變電站接地條件進行整改優化，使接地網的接地電阻滿足要求，從而有效防止因跨步電壓對設備絕緣損壞造成人身傷害或設備損壞。發揮保證電氣設備安全運行的作用，為變電站工作人員營造安全放心的工作環境。
