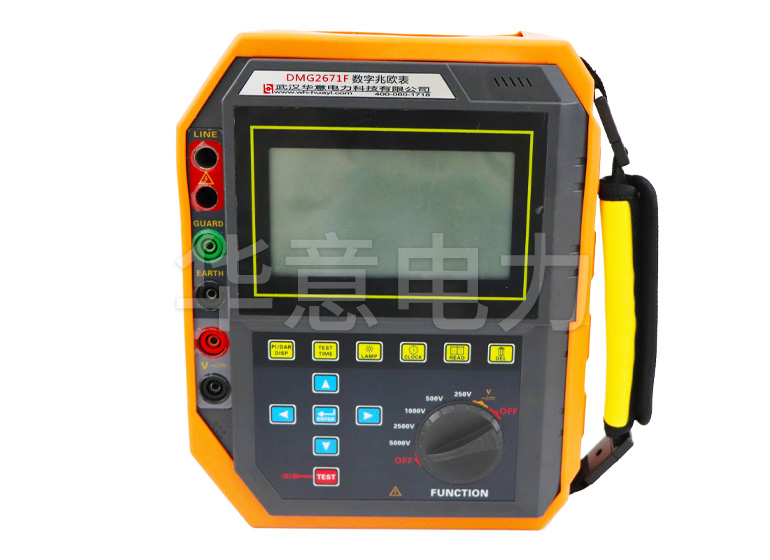

數字兆歐表的工作原理

發布時間:2022-08-23 22:00:07 瀏覽次數:5699

  數字兆歐表的工作原理


  如果是手動型轉動曲柄產生的測試電壓,電池用于電子兆歐表。


  500 伏直流足以對高達 440 伏的設備進行測試。


  1000V 至 5000V 用于測試高壓電氣系統。


  偏轉線圈或電流線圈串聯連接,允許流過被測電路所取的電流。


  控制線圈(也稱為壓力線圈)連接在電路兩端。


  限流電阻(CCR 和 PCR)與控制和偏轉線圈串聯,以防止外部電路電阻非常低時造成損壞。


  手動兆歐表的電磁感應效應用于產生測試電壓,即電樞安排在永磁場中移動,反之亦然。


  如電子式兆歐表電池用于產生測試電壓。


  隨著外部電路中電壓的增加,指針的偏轉會隨著電流的增加而增加,而指針的偏轉會隨著電流的增加而減小。


  因此,合成扭矩與電壓成正比,與電流成反比。


  當被測電路開路時,電壓線圈產生的扭矩將最大,指針顯示“無窮大”表示整個電路沒有短路,并且在被測電路內具有最大電阻。


  如果有短路指針顯示“零”,表示被測電路內的電阻為“NO”。


  基于歐姆表或比率表的工作理念。由于電壓和電流產生的磁場,使用兆歐表產生偏轉扭矩,類似于“歐姆定律” 兆歐表的扭矩隨 V/I 的比例變化,(歐姆定律:- V=IR 或 R=V/我)。要測量的電阻連接在發電機兩端并與偏轉線圈串聯。如果向線圈提供電流,則產生的扭矩應方向相反。


  1. 高電阻 = 無電流:- 如果電阻非常高,即指針處于無窮大位置,則不會有電流流過偏轉線圈


  2.小電阻=大電流:- 如果電路測量小電阻允許大電流通過偏轉線圈,即產生的扭矩使指針設置在“零”。


  3. 中間電阻 = 變化的電流:- 如果測量的電阻是中間的,產生的扭矩對齊或將指針設置在“零到無窮大”的范圍之間。
