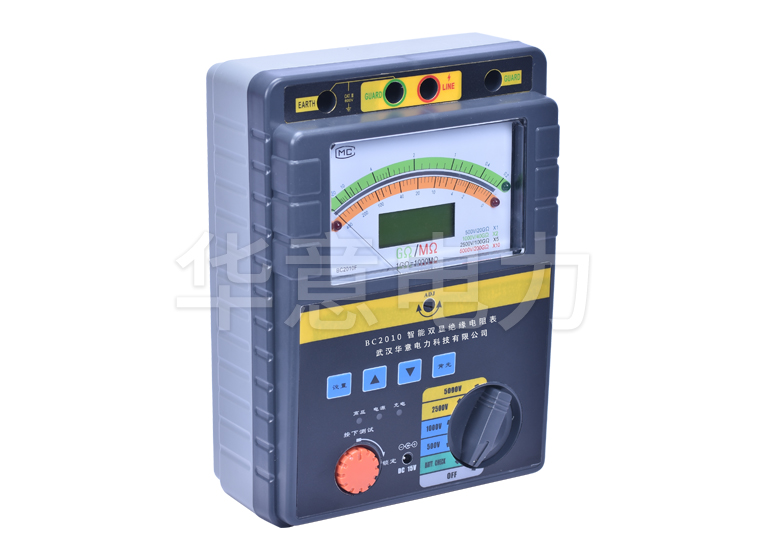

手動搖表絕緣電阻測試儀使用步驟

發布時間:2022-09-01 22:04:02 瀏覽次數:6813

  絕緣電阻測試儀主要用于測量大型變壓器、互感器、發電機、高壓電機、電力電容器、電力電纜、避雷器等設備的絕緣電阻。


  絕緣電阻測試儀的操作和測試步驟:


  (1)搖表應根據設備的電壓等級選擇。對于10kV-35kV的變壓器,應使用2500伏的振動器。


  (2)測量絕緣電阻前,應切斷被測設備的電源,并進行短路放電,放電的目的是保護人員和設備的安全,并進行測量結果準確;


  (3) 搖表的連接應為絕緣良好的兩根單獨的單線(兩種顏色),兩根連接線不要扭在一起,也不要使連接線接觸大地,以免因接觸不良造成錯誤連接線的絕緣;


  (4)測量前,對振動臺進行開路和短路試驗,檢查振動臺是否完好,變壓器是否絕緣。如果電阻測試儀打開兩條連接線并搖動手柄,指針應指向∞(無窮大)。此時若兩條連接線瞬間短路,指針應指向0,表示振動臺狀態良好。,否則震動臺有錯誤;


  (5)搖動一次繞組對二次繞組和地(外殼)的絕緣電阻的接線方法:用裸銅線將一次繞組的三相端子lU、lV、1W短接,依次連接到兆歐表的“L”端;用裸銅線將二次繞組的N、2U、2V、2W端子與地(地殼)短接,接至兆歐表的“E”端;必要時,為減少表面漏電對測量值的影響,可將裸銅線在原邊瓷套的瓷裙上繞幾圈,然后接在原邊瓷套的“G”端。帶有絕緣線的兆歐表;


  (6)二次繞組對的搖動測量一次繞組與地(殼)絕緣電阻的接線方法:用裸銅線將二次繞組的2U、2V、2W、N端子短接. 為了連接到兆歐表的“L”端;用裸銅線將初級繞組的三相引線1U、1V、1W和地(外殼)短接后,連接到兆歐表的“E”端;為減少表面漏電對測量值的影響,可將裸銅線繞在二次側瓷套瓷裙上幾圈,然后用絕緣線連接到兆歐表的“G”端.


  (7)測量時,用一只手按壓搖床外殼(防止搖床振動)。當指針指示為0時,立即停止搖晃,以免燒毀手表;


  (8)測量時,將振動臺置于水平位置,以每分鐘120轉左右的速度轉動發電機的振動手柄,15s讀取一個數字(R15),讀取另一個數字(R60) 60s,并記錄振動數據。
