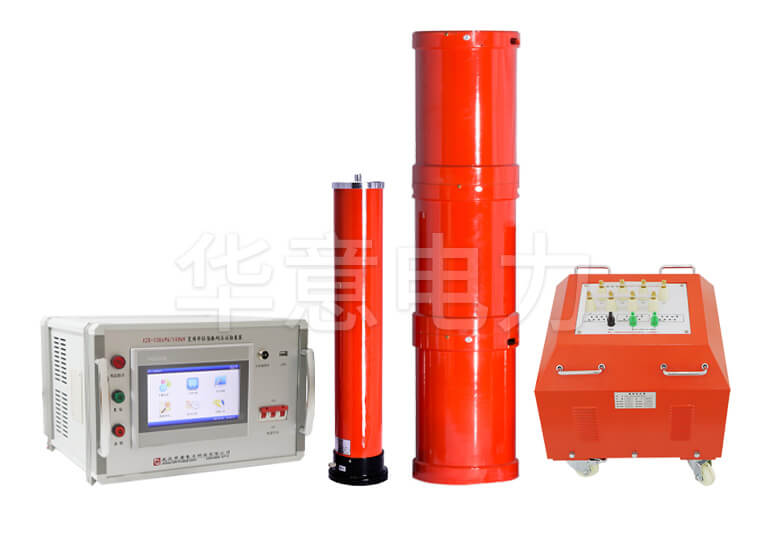

220kV串聯諧振耐壓裝置的應用

發布時間:2022-10-30 22:00:41 瀏覽次數:4008

  在電力系統中,串聯諧振是用于對電氣設備進行預防性試驗的檢驗裝置,由控制部分,升壓部分和采集三大部分組成,主要用于檢測高電壓、大容量電氣設備的絕緣性能,在由被試對象組成的串聯諧振電路中,串聯諧振試驗裝置根據其試驗技術、規格產生不同的組合方式,與被試品發生諧振條件,從而達到諧振試驗的目的,所以,串聯諧振的容量與被試的容量有著最直接的關系,串聯諧振按照應用場合可分為變電站電氣設備交流耐壓試驗裝置、電纜耐壓試驗裝置、發電機耐壓試驗等等。


  220kV系統串聯諧振試驗應用介紹


  在下面介紹過程中,我以540kVA/270kV變頻串聯諧振為例,講一下100000kVA主變的串聯諧振試驗,首先,我們要提一下電力預防性標準,根據文件規定,220kV系統交接試驗中,主變中性點接地交流耐壓的標準值是58kV,中性點不直接接地時,交流耐壓標準值是160kV,關于標準值的算法可點擊諧振電壓計算方法與標準查閱。


  中性點接地測量方法


  根據現有的設計容量,中性點接地我們通常指考慮諧振電壓,采用27kV*3節電抗器串聯,勵磁變壓器抽頭選擇中間電壓值,在變壓器主體上將A、B、C和中性點并聯并直接接入串聯諧振裝置測量回路中,低壓側良好接地,最后交叉檢查,做好人防隔離措施,啟動電源,選擇自動試驗,串聯諧振裝置自動查找諧振頻率,自動升電壓和計算時間,直到試驗完成,需要注意的是,實驗時,如果您對諧振頻率有要求,可以通過調節電抗器的配置或者是加補償電容器。


  中性點不接地測量方法


  我們以最高電壓160kV為例,540kVA/270kV變頻串聯諧振是由10節電抗器組成,單節電抗器為27kV,最高電壓270kV,測量時可以采用最少6節電抗器串聯的組合方式,激勵變選擇中間抽頭或最大抽頭都行, 變壓器的接線與之前有所不同,只需將A,B,C相并聯接入串聯諧振試驗回路中,低壓側接地即可,接上述方法即可完成。


  無論是220kV系統還是110kV系統,其測量方法都是一樣,中性點接地與不接地取決于設計要求和變壓器的結構,電壓升到多少耐壓時間要多長,我們最終以客戶要求為準。


  以上就是華意電力對220kV串聯諧振耐壓裝置的應用的介紹,如果您還有其他想要了解的,歡迎在線或來電咨詢,我司有專業的技術經理竭誠為您服務。
