絕緣電阻測試儀的操作測試有幾個步驟

發布時間:2022-11-20 18:25:41 瀏覽次數:7046

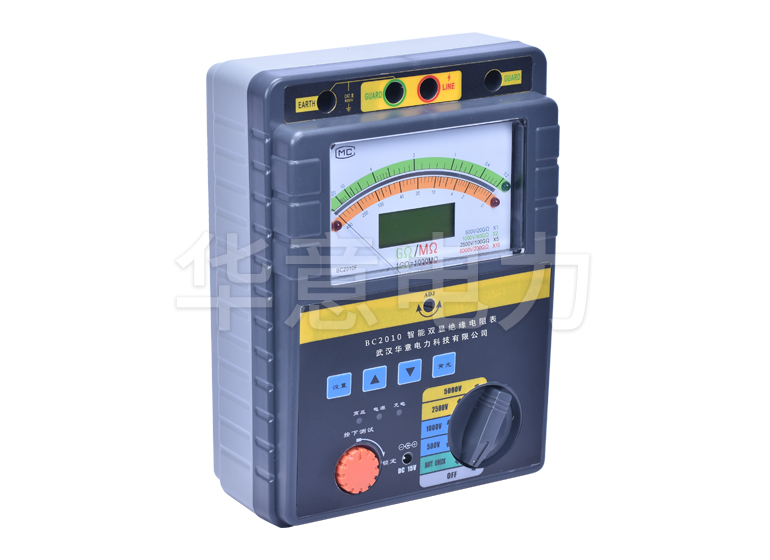

  絕緣電阻測試儀主要用于測量大型變壓器、變壓器、發電機、高壓電機、電力電容器、電力電纜、避雷器等設備的絕緣電阻。


  絕緣電阻測試儀的操作和測試步驟:


 ?。?) 應根據設備的電壓水平選擇測試儀。對于10KV-35KV的變壓器,應使用2500伏測試儀。


 ?。?) 在測量絕緣電阻之前,應切斷被測設備的電源,并進行短路放電,放電的目的是保護人員和設備的安全,并使測量結果準確;


 ?。?) 絕緣電阻測試儀的連接應為兩條絕緣良好的單獨單線(兩種顏色),兩條不要將連接線擰在一起,也不要使連接線接觸地面,以免連接線絕緣不良導致錯誤;


 ?。?) 測量前,對絕緣電阻進行開路和短路測試,以檢查絕緣電阻是否處于良好狀態,變壓器是否絕緣。如果電阻測試儀打開兩條連接線并搖動手柄,指針應指向∞ (無限)。此時,如果兩條連接線瞬間短路,指針應指向0,這意味著絕緣電阻處于良好狀態,否則絕緣電阻中存在錯誤;


  (5) 晃動一次繞組對二次繞組和接地(外殼)絕緣電阻的接線方法:用裸銅線將一次繞組的三相端子lU、lV和1W短路,以便連接到兆歐表的“L”端;用裸銅線將端子N、2U、2V、2W和二次繞組的接地(外殼)短路,然后將它們連接到兆歐表的“E”端;如有必要,為了減少表面泄漏對測量值的影響,可以將裸銅線纏繞在一次側瓷套的瓷裙上幾圈,然后用絕緣線連接到兆歐表的“G”端;


  (6) 晃動次級繞組對的測量初級繞組和接地(外殼)絕緣電阻的接線方法:用裸銅線將次級繞組的2U、2V、2W和N端子短路。為了連接到兆歐表的“L”端;用裸銅線將一次繞組的三相引線1U、1V、1W和接地(外殼)短路后,將它們連接到高阻表的“E”端;為了減少表面泄漏對測量值的影響,可以將一根裸銅線纏繞在二次側瓷套的瓷裙上幾圈,然后用絕緣線連接到兆歐表的“G”端。


  (7) 測量時,用一只手按壓絕緣電阻測試儀外殼(以防止絕緣電阻測試儀振動)。當指針指示為0時,立即停止抖動,以免燒壞手表;


  (8) 測量時,將絕緣電阻測試儀置于水平位置,以約120轉/分鐘的速度轉動發電機的手柄,并在15秒時讀取讀數。取一個數字(R15),在60秒時讀取另一數字(R60),并記錄絕緣數據。
