測試變壓器短路阻抗的方法
發布時間：2024-02-20 10:50:13
瀏覽次數：2684
變壓器短路阻抗的測試儀通常涉及到在額定頻率和參考溫度下，對變壓器繞組間的等效串聯阻抗進行測量。以下是測試變壓器短路阻抗的方法：
準備工作：確保試驗前變壓器處于良好的工作狀態，所有繞組的分接位置應相同。
施加電流：在一個繞組的線端施加額定頻率的交流電流，另一個繞組保持短路狀態。
記錄數據：迅速進行測量以避免繞組發熱對試驗結果產生影響，并準確記錄試驗時的繞組溫度。
計算阻抗：通過測量得到的電壓和電流值，計算出短路阻抗，包括電阻（Rk）和電抗（Xk）兩部分。
換算損耗：將施加的試驗電流換算到額定電流下的短路損耗。
百分數計算：計算短路電壓的百分數，即短路阻抗占額定電壓的百分比。
單相變壓器測試：對于單相變壓器，需要按照單相變壓器短路試驗的接線圖進行測試。
三相變壓器測試：對于三相變壓器，需要進行三相短路試驗，并注意各相之間的平衡。
零序阻抗測量：對于高壓側星形接線帶中性點的變壓器，還需要測量零序阻抗。

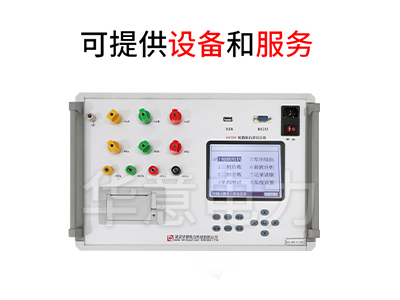

使用專業設備：在進行短路阻抗測試時，可以使用專業的短路阻抗測試儀，這些設備通常能夠提供更準確的測試結果。
總的來說，在進行短路阻抗測試時，應當遵守相關的電力行業標準和安全操作規程，確保測試人員的安全和測試數據的準確性。此外，測試過程中可能需要對測試設備進行校準，以確保測試結果的可靠性。
