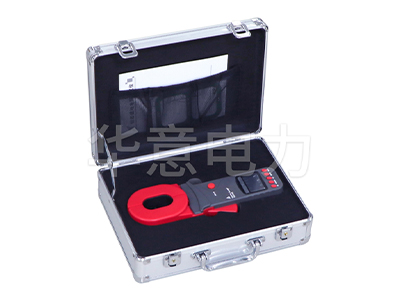

鉗形接地電阻測試儀是一種專門用于測量接地電阻的儀器，它通過非接觸的方式進行測量，極大地方便了現場的測試工作。

下面詳細解讀鉗形接地電阻測試儀：

1. 測量原理

· 基本原理：鉗形接地電阻測試儀通過其鉗口部分的電壓線圈和電流線圈，感應被測回路上的電勢和電流，進而計算出接地電阻值。

· 電阻測量公式：接地電阻 R=EIR=IE，其中 EE 為電勢，II 為電流。

· 電流測量原理：類似于電流互感器，通過鉗口的電流磁環及電流線圈產生感應電流 I1I1，再通過公式 I=I1nI=nI1 計算得到被測電流，其中 nn 為副邊與原邊線圈的匝數比。

2. 操作方法

· 開機自檢：扣壓扳機確保鉗口閉合良好，按下電源鍵進行開機自檢。

· 電阻測量：自檢完成后，鉗表顯示 “OLΩ”，即可打開鉗口鉗住待測回路讀取電阻值。如果有必要，可以使用隨機的測試環進行驗證。

· 電流測量：在電阻測量模式顯示“OLΩ”狀態下按MODE鍵切換到電流測量模式，然后鉗住待測導線讀取電流值。

3. 數據功能

· 數據鎖定存儲：在測量過程中按HOLD鍵可鎖定當前顯示值，再次按HOLD鍵解除鎖定。還可以按MODE鍵進入查閱存儲數據模式，查看和管理歷史數據。

· 報警臨界值設定查看：用戶可以設定和查看電阻或電流的報警臨界值，當測量值超過此臨界值時，儀器會閃爍顯示符號提醒用戶。

4. 應用場景

· 電力電信氣象：適用于電力、電信、氣象等領域的接地系統檢測。

· 工業設備應用：廣泛應用于油田、建筑及工業電氣設備的接地電阻測量。

· 特殊環境優勢：尤其適合傳統方法無法測量的場合，如不能斷開接地連接或打輔助地樁的情況。

5. 注意事項

· 確保電池充足：開機自檢完成后，若顯示電池符號需及時更換電池。

· 正確插入測試線：確保測試導線插頭完全插入測試端，避免誤差。

· 安全操作：測量接地電阻時，不要接觸測試導線以免觸電。

綜上所述，鉗形接地電阻測試儀具有便捷、高效的特點，能夠在多種復雜環境中提供準確的接地電阻測量結果。其獨特的鉗形設計和非接觸式測量方式，使得操作更加簡便，同時減少了傳統測量方法中的繁瑣步驟和安全隱患。
