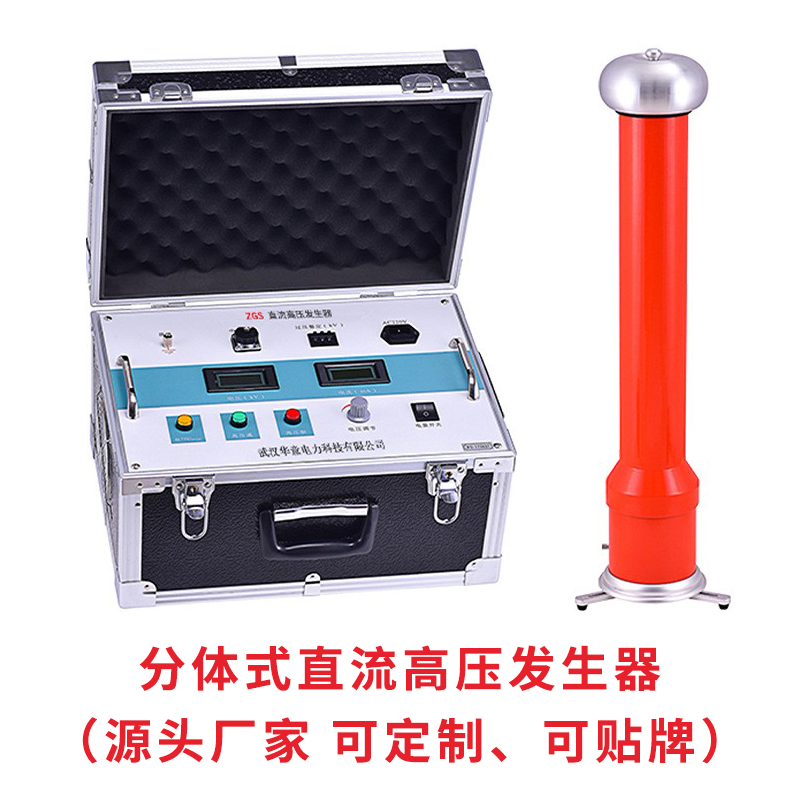

直流高壓發生器是一種用于產生直流高電壓的電氣設備，主要用于電力設備的絕緣測試和電氣性能試驗。其操作說明涵蓋了從設備連接、啟動到故障排除的全過程，確保使用者能夠安全、高效地完成試驗工作。

一、操作說明

準備工作：

檢查設備外觀是否完好，確認無損壞或缺失部件。

確保控制箱面板上的顯示燈、開關、旋鈕等已清晰標注，并參照面板上的名稱使用。

準備所需的接地線、電源線、電纜線以及被試品線等。

連接設備：

將控制箱面板上的接地端子與高壓塔的接地接線柱用接地線連接在一起，并與現場或試驗室的地線接牢，反復檢查確保各部接地良好。

使用提供的七芯電纜連接控制箱與高壓塔，注意用插頭側面豁口對準插座內側粗凸部分插入并順時針擰緊。

接好電源線，電源為單項工頻交流220V。

啟動設備：

打開電源開關，此時電源開關燈（綠）和面板表亮。

打開高壓開關，則高壓指示燈（綠）亮，如高壓提示蜂鳴器處在開的位置，則鳴叫以提示操作者在加高壓。

設置參數：

根據試驗需求，設置過壓保護整定鈕。若不需要額定輸出電壓范圍內的調壓保護，則將過壓保護整定鈕順時針旋至最大值。

設置電流保護值，確保在發生過流時能自動切斷高壓。

進行試驗：

順時針旋轉高壓輸出調節鈕，升高壓，電壓表顯示為負載試品上的電壓KV值，電流表則顯示試品上流過的電流與所有泄漏電流之和但不包括內置高壓分壓器的電流。

在試驗過程中，密切觀察電壓表和電流表的指示，確保試驗數據的準確性和安全性。

結束試驗：

試驗完畢后，先將輸出電壓調整鈕逆時針旋至零位，關閉高壓開關。

等待試品通過高壓塔放電至20KV以下時，再用接地棒放電，以確保安全。

最后關閉電源開關，斷開所有連接線并妥善保管設備。

二、故障技巧排查

高壓無法啟動：

檢查電源開關和高壓開關是否已正確打開。

檢查高壓輸出調節鈕是否未在零位，請逆時針旋鈕至“回零”燈滅后再順時針調節。

發生過壓、過流故障：

高壓自動切斷，高壓顯示燈（綠）滅，蜂嗚器停止鳴叫，相應故障指示燈亮。

若要重新啟動，需將高壓輸出調整鈕回零位，微調旋鈕同樣在零位上，然后關閉電源開關再打開以解除保護重新升壓。

其他故障：

如遇其他不明故障，請參照設備說明書中的故障排除章節或聯系廠家技術支持。

特別注意，在進行任何維修或檢查前，務必確保設備已完全斷電并接地。

總的來說，通過以上步驟和注意事項，可以有效提高直流高壓發生器的操作效率和安全性，減少故障發生的可能性。
