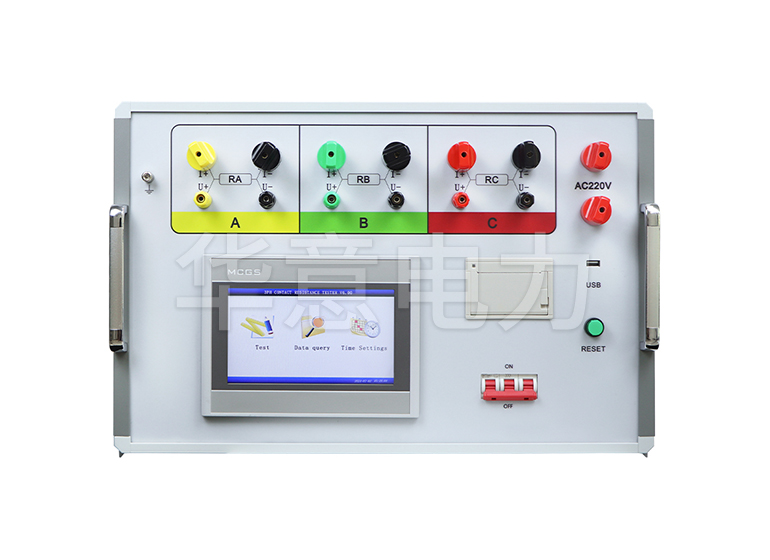

如何正確使用三相回路電阻測試儀

發布時間:2025-04-18 10:39:50 瀏覽次數:793

正確使用三相回路電阻測試儀的步驟如下:


一、安全準備

斷電操作:確保被測設備(如斷路器、開關柜)已完全斷電,并掛上“禁止合閘”警示牌。

使用驗電器確認設備無殘余電壓。

個人防護:佩戴絕緣手套、護目鏡,穿防靜電工作服。確保工作區域干燥,避免潮濕環境操作。

二、設備連接

接線方法(四線制):電流端子(C1、C2):連接至被測回路的兩端,用于施加測試電流。電壓端子(P1、P2):緊貼被測點內側,用于測量電壓降,減少接觸電阻影響。三相設備連接:依次連接A、B、C三相,或根據設備要求選擇分相/同步測量模式。

接線要點:確保測試夾鉗與導體接觸良好,去除氧化層(可用砂紙打磨接觸點)。避免測試線纏繞或靠近強磁場源,以防干擾。

三、參數設置

測試電流選擇:根據設備規格選擇電流(通常為100A、200A或更高),參考標準:斷路器:按額定電流的20%~100%設定(如100A斷路器選20-100A)。高壓開關:常用100A DC。大電流測試可提高精度,但需確保設備耐受能力。

測試模式:單相模式:逐相測量,適用于分體檢修。三相自動模式:同時測量三相,效率更高(需設備支持)。

四、執行測試

啟動測試:按下“開始”鍵,設備自動輸出電流并測量電壓。保持測試線穩定,避免晃動導致數據波動。

數據讀取:屏幕顯示各相電阻值(單位μΩ或mΩ)。記錄三相數據,如:A相 25μΩ、B相 28μΩ、C相 30μΩ。

數據跳變:檢查接線是否松動,重新夾緊測試點。

五、結果分析

斷路器:≤制造商標稱值的120%(如標稱20μΩ,實測≤24μΩ)。

開關柜:三相差值≤20%(如A相25μΩ,B、C相應在20-30μΩ內)。

不合格處理:清潔觸頭:使用無水乙醇擦拭接觸面。緊固螺栓:按扭矩要求擰緊連接部件。更換部件:如電阻值持續偏高,可能存在觸頭老化,需更換。

六、后續操作

斷開連接:先關閉測試儀,再拆除測試線,順序為:電壓線→電流線。恢復設備原有接線,移除警示標志。數據存檔:

七、設備維護

定期校準:每6個月或使用500次后,送專業機構校準。

日常校驗:使用標準電阻(如50μΩ)驗證精度。

保養要點:測試線收納時避免彎折,存放于防潮箱內。清潔機身時用干布擦拭,禁用腐蝕性溶劑。

注意事項:

環境溫度:理想范圍-10℃~40℃,極端溫度可能導致誤差。電磁干擾:遠離變頻器、電焊機等強干擾源。電池管理:長時間不用時取出電池,防止漏液腐蝕。

通過以上步驟,可確保三相回路電阻測試儀的安全、精準使用,有效評估電力設備的連接狀態。
