如何操作三相回路電阻測試儀

發布時間:2025-04-21 09:33:49 瀏覽次數:731

以下是三相回路電阻測試儀的詳細操作指南,涵蓋準備、測試流程及注意事項,幫助您安全、精準完成檢測:

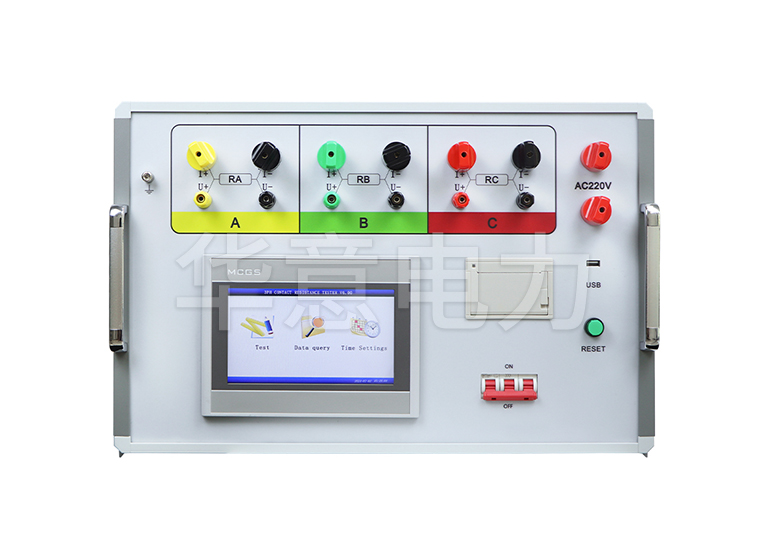

1、液晶顯示說明:本儀器采用7寸工業級電阻觸摸液晶顯示屏LCD,參數設置及試驗結果均顯示在液晶屏上。全英文操作界面,圖形清晰,美觀,易于操作。

2、正確接線:接線方法正確接線。注意: ①儀器面板與測試線的連接處應扭緊,不得有松動現象。②應按照四端子法接線,即電流線應夾在被試品的外側,電壓線應夾在被試品的內側,電流與電壓必須同極性。

3、開機:確認測試線接線無誤后,接入220V交流電源,合上電源開關,儀器進入開機狀態。開機時,蜂鳴器短時響,表示系統開機。

4、主界面:打開電源開關,系統進入主界面。開始測試:進行三相回路電阻的測試,可以設置測試電流、測試時間,同時測量三相回路的接觸電阻值。數據查詢:查詢保持的測量歷史數據,可以導出到U盤,查詢測量記錄,或者打印歷史測量記錄。時間設置:設置設備的本機日期時間。

6、測試菜單界面:在主界面中點擊“測試”項,儀器進入測試菜單界面,如圖5所示。默認測試電流為100A,測試時間為10s。測試電流:可以選擇測試電流值,電流值可在50A,100A,150A,200A之間任意選擇;測試時間:可以輸入測量的時間,設定測試時間。開始試驗:系統開始進行測試。保存打印:保存試驗數據,預覽試驗數據、打印試驗數據點擊“返回”項,系統返回上一界面。注意:測試時間設定范圍:5s~599s,超出該范圍系統使用默認值:10s。為了保證測試結果更加準確,推薦測試時間采用默認值10s。

7、測試結果:在“測試菜單”中點擊“開始”項進入“測試結果”界面,如圖6所示。界面上依次顯示相別、電阻值、測試電流值和測試時間。注意:此時電流線上有大電流流過,切不可將電流線強行拔掉,否則可能對操作人員和儀器造成傷害。正在測試時,系統顯示“停止”,“返回”項。點擊“停止”,系統停止計時,電流停止輸出。點擊“返回”,系統停止計時,電流停止輸出并返回上一界面。注意開始測試的前幾秒,由于電流沖擊和電容充電,測試結果不穩定,5s后測試結果就會穩定下來,用戶即可記錄數據。計時時間到自動停止電流輸出。點擊“保存打印”項,系統進入“輸入記錄編號”界面,這兩個界面需要輸入需要保存數據的記錄編號,也可以選用默認記錄編號,該記錄編號會默認自動加一。輸入完記錄編號以后,可以點“確認”按鈕,進入到數據預覽界面。點擊“打印”項,可以打印當前預覽數據系統。點擊“返回”返回上一界面。

8.數據查詢:主界面點擊【記錄查詢】按鈕可以進入記錄查詢頁面。左側表格為保存的試驗記錄;記錄數目:已經存儲的總記錄數目。導出數據:插入優盤以后可以通過該按鍵導出所有記錄。清除數據:清空所有保存的歷史數據。當前選擇編號:點擊表格中的一條記錄后這里會顯示該條記錄的編號。打開記錄:打開當前選擇的一條記錄。返回: 返回上一個界面。

9.記錄查詢:在數據查詢界面點擊【打開記錄】,可以進入到記錄預覽的界面如圖11所示。可以顯示當前選擇的這條記錄的具體內容。打印:打印顯示的數據內容。返回:返回到上一界面。

10.數據導出:把U盤插入面板的USB接口上,等待幾秒中后,在數據查詢界面,點擊【數據導出】按鈕可以把所有的測量數據導入到U盤中。如果遇到導出失敗的情況,可以更換U盤,再次插入重新導出。

11.日期時間設置:在主界面點擊【時間設置】,進入到日期時間設置界面,這里可以進行日期時間的設置,設置完成后點擊【確認】按鈕即可完成日期時間的設置。

12.測量完畢,斷開電源開關,將測試線夾收好,放入附件包內。
