75KVA/75KV變頻串聯諧振試驗裝置如何操作

發布時間:2025-04-28 13:58:49 瀏覽次數:1040

75KVA/75KV變頻串聯諧振試驗裝置的操作需要嚴格遵守安全規程和廠家指導,以下是標準化操作流程及關鍵注意事項:

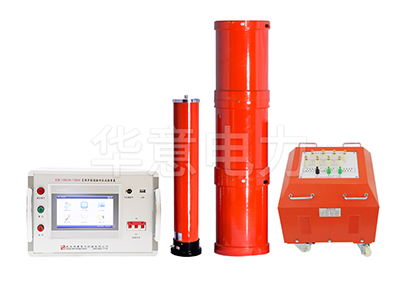

75kVA/75kV 變頻串聯諧振耐壓裝置.jpg

一、操作前準備

環境檢查

確保試驗區域干燥、通風,無易燃易爆物,濕度≤80%,溫度-10℃~40℃。

接地電阻≤4Ω,設備外殼與地網可靠連接。

設備檢查

檢查電抗器、勵磁變壓器、分壓器外觀無破損,絕緣部件無裂紋。

確認電源輸入電壓(220V/380V±10%)與設備匹配,電纜連接緊固。

安全防護

操作人員穿戴絕緣靴、絕緣手套,設置警戒線并懸掛“高壓危險”標識。

至少兩人協同操作,一人監護。

二、操作步驟

1. 接線與配置

測試對象連接

根據被試品類型(電纜、GIS、變壓器)選擇串聯或并聯諧振模式(見圖1)。

示例:電纜耐壓測試采用 串聯諧振,接線順序:

變頻電源 → 勵磁變壓器 → 電抗器(串聯) → 分壓器 → 被試電纜

2. 參數設置

開機初始化

開啟控制臺電源,系統自檢(顯示“READY”后進入主菜單)。

輸入被試品參數:電壓等級(75kV)、電容/電感量(如電纜電容0.2μF/km)。

頻率調節

設置自動掃頻范圍(如30-300Hz),啟動“自動調諧”,系統鎖定諧振頻率(顯示Q值≥40為佳)。

3. 升壓與測試

升壓控制

手動/自動升壓至目標電壓(75kV),升壓速率建議≤1kV/s,避免沖擊。

實時監測:電壓/電流波形(正弦波畸變率≤5%)、泄漏電流(一般≤100mA)。

耐壓計時

達到額定電壓后保持1-60分鐘(按標準要求,如電纜通常15分鐘),期間觀察局部放電量(≤10pC為合格)。

4. 結束與放電

降壓停機

緩慢降壓至0,關閉變頻電源,斷開輸入電源。

強制放電:使用放電棒對試品和電抗器放電(殘余電壓≤5%額定電壓方可觸碰)。

數據保存

導出試驗報告(電壓曲線、泄漏電流、諧振頻率),打印或存儲至U盤。

三、注意事項

嚴禁超限使用:電壓/電流不得超過設備額定值(如短時過載≤10%)。

防誤操作:升壓過程中禁止靠近高壓區域或調整接線。

定期維護:每半年檢查電抗器絕緣電阻(≥1000MΩ),清潔散熱風扇。
