充氣式交流試驗變壓器是電力設備檢測及預防性試驗所必備的試驗設備。隨著我國電力工業的發展，對試驗變壓器的電壓等級要求也越來越高，而傳統的油浸式試驗變壓器，無論在體積上和重量上還是在性能上都越來越不能滿足現場工作的要求。

隨著我國基礎科學研究的進步，新材料，新工藝的應用，把新的介質六氟化硫氣體推向了電力設備的應用領域。由于六氟化硫氣體優良的絕緣性能和滅弧性能，及不燃性，使得它作為新的絕緣介質得到廣泛的應用。

經過多年的努力，研究成功了YDQ系列充氣式交流試驗變壓器，YDQ系列產品與傳統的油浸式輕型試驗變壓器相比，重量上減輕了20％－60％（視電壓及容量等級而定），而且無油污染，單臺充氣式交流試驗變壓器的電壓等級可達300KV。由于采用了新的生產工藝，產品的技術性能有較大的提高，特別適用于現場工作及頻繁移動的工作條件下使用。

1.2結構

1. YDQ系列產品其設計構思，材質選擇及工藝流程都是全新的。因此不僅體積小、重量輕、外形美、而且各項技術指標都達到了DL/T848.2-2004標準要求。

2.YDQ系列產品采用優質冷軋DQ－151取向硅鋼片疊成多級圓柱框形鐵芯，在特制的高強度絕緣筒上用QZ型導線直接連續繞制高壓塔式線圈。外殼是適形尺寸，內充入SF6氣體。

3. YDQ（JZ）產品與YDQ產品的不同在于巧妙地將高壓整流硅堆裝在高壓套之內通過短路桿的插入和抽出可變換YDQ是工頻高壓交流輸出還是高壓直流輸出。

4. YDQ（C）產品與YDQ產品的不同在于套管內結構。

1.4工作原理

把電源輸入有過流自動脫扣及防止突發加壓的零位連鎖裝置的操作箱，經自耦調壓器調節電壓輸入YDQ充氣式交流試驗變壓器初級繞組，根據電磁感應原理，在次級(高壓)繞組按其與初級繞組匝數之比可獲得同等倍數的電壓幅值－工頻高壓。此工頻高經高壓硅堆整流及穩壓電容器濾波可取得直流高壓，其幅值是工頻高壓有效值的2倍。

第二章  操作使用方法

2.1控制線路圖

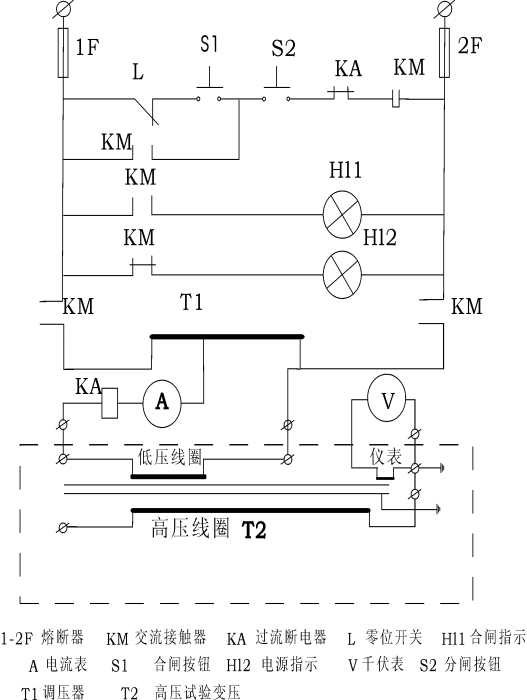

5－1：普通操作臺線路圖：如下

2.2 試驗現場布置

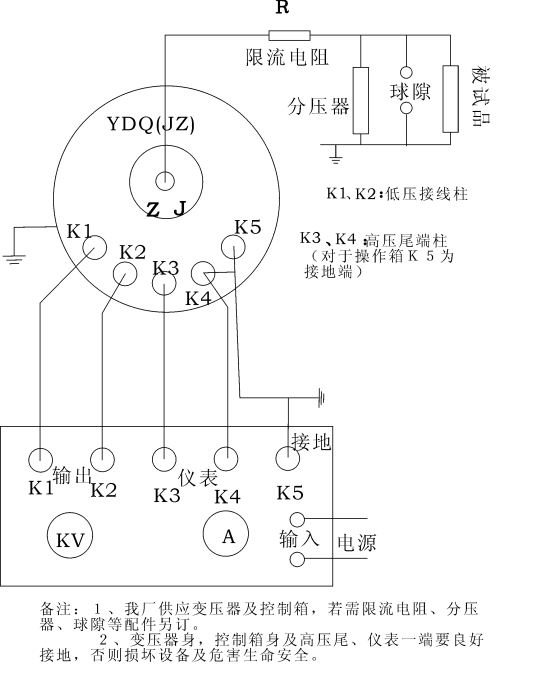

1. 交流耐壓試驗接線圖

2）概述

為了方便電力系統的現場等級的試驗，專們設計和生產用多臺輕型試驗變壓器串激組合YDQ（C）系列試驗設備。由于分散組合能力方便使用，故可適應現場多種需要。每個單元重量輕，運輸和移動方便，使現場能順利取得較高的試驗電源。

3）工作原理

YDQ（C）系列高壓試驗裝置，除最高電壓一級外，都在高壓繞組中串繞激磁組。該繞組和后一級試驗變壓器初級線圈參數相同。由控制箱供給第Ⅰ級試驗變壓器繞組電源。第Ⅰ級高壓繞組尾端和外殼接地，首端和第Ⅱ級試驗變壓器高壓尾及外殼連接。由第Ⅰ 級串激抽頭供給第Ⅱ級低壓繞組的勵磁電源，此時Ⅱ級試驗變壓器輸出為第Ⅰ和第Ⅱ級輸出疊加。同理，可疊加第Ⅲ級。

2.4操作試驗方法

1. 按上圖接線，檢查壓力表指示內部氣體壓力是否正常（≥0.3MPA）

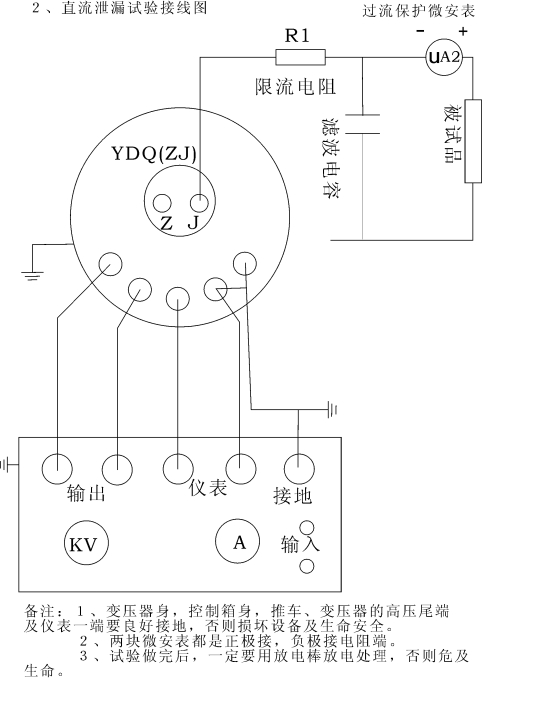

2. 做交流耐壓時短路桿插入孔J中，做直流泄漏試驗，取出短路桿。

3. 限流電阻配置：工頻耐壓每伏0.3～1歐：直流每伏5～10歐，一般試驗可不用。

4. 拆除被試品線引線，套管及器身臟污清除，必要時采用屏蔽措施。

5. 準備工作和安全措施就緒，空試一次設備。

6. 接上被試品，直流試驗應用屏蔽線，以消除雜散泄漏。

7. 合上電源，控制箱（柜）電源批示綠燈亮。

8. 按下起動按鈕，起動指示燈亮。

9. 對控制箱，順時針均勻加電，注視電壓表達到額定電壓值。

10. 持續規定耐壓時間并注視電流表指示。

11. 耐壓時間到，注視ＫＶ表，迅速均勻降零。

12. 做圖2實驗后用放電棒經電阻放電，然后直接接地放電。

13. 高壓部分可能被充電部位一一放電后，改變或拆除高壓引線，及一切引線至此一次試驗終止。
