BC-V 多功能變比測試儀型號參數報價|華意電力

發布時間:2016-03-15 09:00:00 瀏覽次數:5129

BC-V 多功能變比測試儀是針對電力系統的三相變壓器、特別是Z型繞組變壓器、整流變壓器和鐵路電氣系統的斯科特、逆斯科特、平衡變壓器設計的。

儀器輸入單相電源,由內部功率模塊產生三相電源或二相電源,輸出到變壓器的高壓側,然后高壓低壓同時采樣,最后計算出組別、變比、誤差、相位差。

 多功能變比測試儀采用大屏幕液晶顯示,全中文菜單及漢字打印輸出。儀器內置使用說明書,可隨時查閱。

儀器可以通過USB口直接由上位機進行控制,完成設置測量上傳數據保存打印等操作。

 多功能變比測試儀操作十分方便,是電力系統、變壓器生產廠家和鐵路電氣系統理想的變壓器變比組別極性測試儀。

1.2 安全措施

1.使用本儀器前一定要認真閱讀本手冊。

2.儀器的操作者應具備一般電氣設備或儀器的使用常識。

3.本儀器戶內外均可使用,但應避開雨淋、腐蝕氣體、塵埃過濃、高溫、陽光直射等場所使用。

4.儀表應避免劇烈振動。

5.對儀器的維修、護理和調整應由專業人員進行。

6.測試線夾的黃、綠、紅分別對應變壓器的A、B、C不要接錯。

7.高、低壓電纜不要接反。

8.測單相變壓器時只使用黃色和綠色線夾,不要用錯,不用的測試夾要懸空。

9.測試試驗變壓器時,不可從低壓加電,測儀表線圈的電壓比,以免發生危險。

10.變壓器外殼和儀器的的接地端要良好接地。但三相變器的中性點不要接地。單相試驗變壓器的高壓尾不要接地。



1.3 多功能變比測試儀參數特點

1.特別適合特種變壓器的變比及相位差測試。
    2.特別適合測量帶移相的整流變壓器的測量,很直觀的顯示移相的角度。

3.自動產生幅值穩定、相位恒定的三相(120°)或兩相(90°)電源。
    4.不受變壓器內部接線方式的約束,直接測量高、低壓側的電壓比值及相角差。
    5.真正意義上的三相同時測量。

6.測試參數一次性設定,轉換分接開關后直接測試,自動判斷分接位置及轉換后的標準變比。
    7.速度快,一組數據的測試時間為8秒鐘。
    8.測試結果不受工頻電源頻率及幅值波動的影響。

9.內部具有過流保護功能,高、低壓反接的保護功能。
    10.可以完全由上位機控制整個測試過程,保存數據,打印試驗報告。

11.測試結果自動保存,最多可保存99個。

12.儀器內置使用說明書,可以隨時查閱。

1.4 多功能變比測試儀技術指標

1.變比測試范圍:  1~10000
    2.組別測試范圍:  1~12
    3.變比測試準確度:  變比范圍1~1000:0.2級

                   變比范圍1000~2000:0.5級

                   變比范圍2000~10000:1級

4.變比分辨率:   0.0001
    5.角度分辨率:   0.01°
    6.儀器電源輸入:  220V±10%、50Hz±1Hz

7.使用溫度: -20℃~40℃

8.相對濕度: ≤85%,不結露

9.體    積: 320mm×400mm×170mm

10.主   機: 7kg

1.5 面板結構

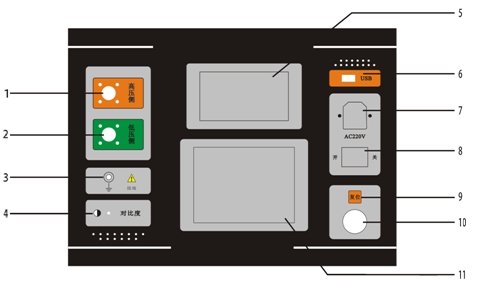

儀器面板圖

圖 一

1、高壓端:通過紅色護套3芯電纜與變壓器高壓端連接。

2、低壓端:通過黑色護套3芯電纜與變壓器低壓端連接。

3、保護接地柱。

4、對比度:調節顯示字符的對比度。

5、打印機:可打印測試結果。

6、USB接口。

7、電源插座:接220V、50Hz電源,插座帶3A保險。

8、電源開關。

9、復位鍵:按此鍵整機復位回到初始狀態。

10、旋轉鼠標:左右旋轉鼠標,修改數據或選擇菜單;按下鼠標,確認、保存、執行。注意:旋轉速度不要太快。

11、顯示屏:320×240液晶屏,帶LED背光,顯示菜單和測試結果。
