JYX-HI 絕緣靴（手套）耐壓試驗裝置（自動）根據絕緣靴（手套）的試驗規程，并遵從廣大用戶意見而設計生產的。該產品采用全自動升（降）壓，自動讀出每個被試品的泄漏電流，整個過程全自動完成，自動打印試驗數據，有效的解決了過去不規則的測試方式，從而簡化了測試手續，提高了測試速度。更可靠地鑒別絕緣靴（手套）的泄漏電流，工頻耐壓等參數。保障了試驗工作者的安全，是理想的絕緣靴（手套）專用設備。其主要特點：可同時測試3雙絕緣靴（手套），并可讀取每只的泄漏電流，準確判斷不合格的絕緣靴（手套）；結構底部裝配腳輪，可隨意移動。

1.2 JYX-HI 絕緣靴（手套）耐壓試驗裝置工作原理

接入0～220V電源，根據電磁感應原理，使變壓器產生0～30KV工頻高壓至各電極，使絕緣靴（手套）獲得規定的試驗電壓。根據絕緣靴（手套）試驗規程，讀取、記錄測試參數。

1.3 JYX-HI 絕緣靴（手套）耐壓試驗裝置面板介紹

JYX-HI 絕緣靴（手套）耐壓試驗裝置分二部份組成：

1. 絕緣靴（手套）試驗車，試驗車由：移動托架；盛水水槽；電極桿支撐等組成；

2. 絕緣靴（手套）操作箱，絕緣靴（手套）操作箱見圖一

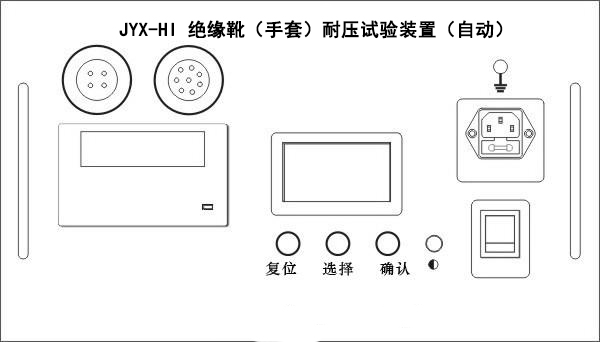

圖一 絕緣靴（手套）操作箱

圖二 絕緣靴（手套）試驗臺

1.4 技術指標

1．輸入電壓：～220V  50Hz

2．輸出電壓：0～30kV

3．容    量：3kVA

4．測試數量：每次6只

5．測量數據：可顯示打印每只被試品電壓值；泄漏電流值；過流保護；過壓保護；自定義時間、電壓、泄漏電流值

6．液晶顯示，全中文菜單操作，帶打印

7．測量準確度：電壓：±2%（±3個字）；電流：±2%（±3個字）

8．重量：絕緣靴（手套）操作箱12Kg，工頻耐壓試驗臺60kg
