對于互感器綜合測試儀的試驗報告，可以通過PC機操作軟件來完成對試驗源數據文件的分析和生成WORD報告。
3.1 界面說明

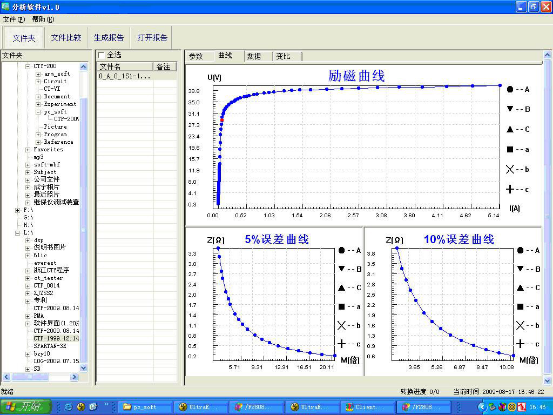

PC機操作軟件界面如圖3.1。
圖3.1 PC機操作軟件界面
·文件夾
當該按鍵處于“按下狀態”時，顯示文件夾目錄。當按鍵處于“彈起狀態”時，隱藏文件夾目錄。
·文件比較
當該按鍵處于“按下狀態”時，從文件列表中選定多個數據源文件進行數據處理，選中的文件分別標注（A、B、C、a、b、c）標簽，順序由A->c，并且用顏色表示。若右側顯示頁顯示曲線時，將顯示多條曲線進行比較，若顯示頁顯示其它數據，則僅顯示當前源文件的數據信息。
·生成報告
按照“文件比較”按鍵的狀態將選定的源文件生成WORD試驗報告。
當“文件比較”按鍵處于“彈起狀態”時，僅將所選源文件轉換成WORD試驗報告。
當“文件比較”按鍵處于“按下狀態”時，將所定的多個源文件合并生成WORD試驗報告。報告中將不記錄勵磁、5%誤差、10%誤差實測值，而只記錄取整值，以利于進行數據比較。
·打開報告
使用OFFICE軟件打開已經生成的WORD試驗報告。

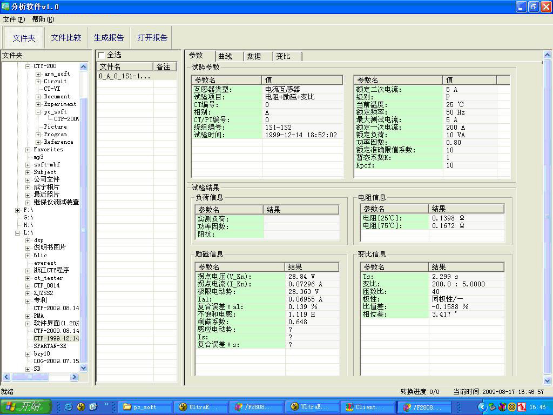

·參數頁
參數頁（圖3.2）顯示試驗源文件的數據信息。不同的CT類型顯示不同的參數，其中包括電阻信息，勵磁信息，變比信息，負荷信息。
圖3.2 PC機操作軟件參數界面
·曲線頁
曲線頁（圖3.1）顯示勵磁曲線、5%誤差曲線、10%誤差曲線。最多可以顯示6個源文件的6條曲線，由6種不同形狀的圖標指示，可以方便地進行比較。曲線中的坐標點是根據源文件中的數值自適應確定的。在繪圖有效區域內移動鼠標，程序會根據X軸坐標點自動計算Y軸坐標點的數據，顯示在右側對應的圖標下。

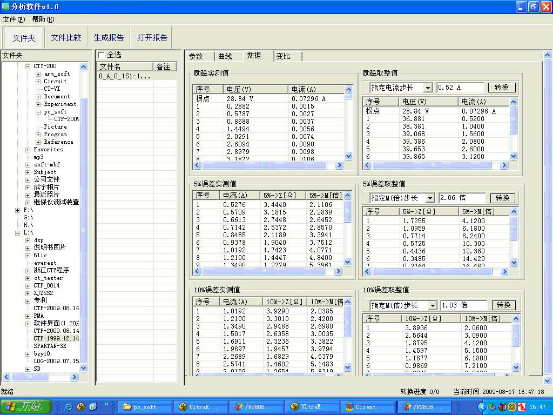

·數據頁
數據頁（圖3.3）顯示勵磁、5%誤差、10%誤差的實測值和取整值。實測值是直接從文件中讀取的，取整值是通過計算將X坐標取整得到的數據。取整值可按一定步長進行取整，還可以雙擊對取整的數據進行修改，用右鍵添加和刪除。
圖3.3 PC機操作軟件數據界面

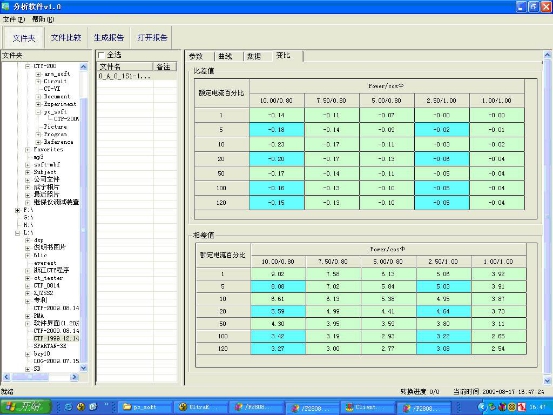

·變比頁
變比界面（圖3.4）顯示比差值和相差值數據。某些數據用不同顏色表示以更加醒目。只能顯示數據供用戶分析，不能進行修改。
圖3.4 PC機操作軟件變比界面
3.2 生成WORD報告
注意：
1. 要求PC機安裝了OFFICE 2000或以上版本。
2. 軟件轉換前，請關閉其它已打開的WORD文檔，以免造成損失。 請勿刪除 自動生成的“試驗報告\”文件夾。
3. 軟件轉換過程中，請不要進行其它操作，否則，可能會造成曲線圖 形 不全。
3.2.1 單個文件分別轉換
PC機操作軟件支持同一個文件夾內的一個或多個文件同時轉換，此時每個試驗文件分被別轉換為文件名一致的WORD報告。步驟如下：
1. 選擇文件： 用鼠標選擇單個文件，按住ctrl鍵可以選擇多個試驗文件，或按全選選擇所有文件，再點擊生成報告，彈出報告設置對話框如圖3.5。
2．選擇需要保存的選項，點擊確定，彈出保存文件位置對話框，默認位置在試驗報告文件夾中。
圖3.5 單個文件分別轉換報告設置界面 圖3.6 多個文件合并轉換報告設置界面
3.2.2 多個文件合并轉換
PC機操作軟件支持同一個文件夾內的多個（最多6個）試驗源文件合并轉換，此時合并轉換為一個WORD報告，便于分析和比較。

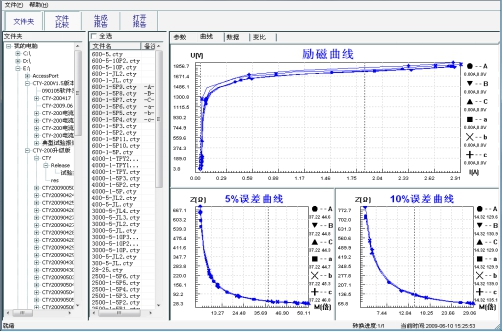

1.選擇文件： 按下文件比較，用鼠標左鍵選擇多個文件（鼠標右鍵取消選定），選定的文件會在備注欄中標注A、B、C、a、b、c字母，并在曲線頁中顯示多條曲線進行比較，如圖3.7。
圖3.7 多個文件合并轉換時曲線界面
2. 再點擊生成報告，彈出報告設置對話框，如圖3.6。
3．選擇需要保存的選項，點擊確定，彈出保存文件位置對話框，默認位置在試驗報告文件夾中。
