發電廠與變電站的高壓電能計量裝置，以及大量用戶的電能計量裝置，關系到發電、送電、供電及用戶多方的利益。為保證計量準確，必須按照JJG1021-2007《電力互感器》和DL/T448-2000《電能計量裝置技術管理規程》進行檢驗。

HGQY-H電壓互感器現場校驗儀是以高端測試技術，大規模電子線路設計以及符合國家相關規程研制出來的。它解決了現場檢定電壓互感器工作強度大、操作繁瑣問題，同時該產品性能可靠、功能強大。

1.2 HGQY-H電壓互感器現場校驗儀主要特性

1. 本產品同時具有低校高法測量電壓互感器誤差和電位差法測量電壓互感器誤差功能于一身，方便現場開展計量裝置現場檢定工作。

2. 現場檢定電壓互感器無需標準電壓互感器、升壓器、負載箱和調壓控制箱，使用極為簡單的測試接線和操作實現電磁式電壓互感器的檢定，極大的降低了工作強度和提高了工作效率，方便現場開展互感器現場檢定工作。

3. HGQY-H電壓互感器現場校驗儀內部具有與被測電壓互感器同變比的標準電壓互感器，其準確度為0.02級，準確的測量出被測電壓互感器的變比和空載誤差。然后結合阻抗與導納的測試結果計算出互感器的誤差。

4. 測量范圍寬，可以至6kV/100V~220kV/√3V /100/√3V。

5. 具有電壓互感器變比、直流內阻以及電壓負載箱測試功能。

6. 具有雙繞組電壓互感器測試功能，具有兩個負載箱。

7. 采用640×480高分辨率大屏幕液晶顯示，具有人性化的界面及操作設計，使用觸摸屏輔助操作，使操作變的更加方便、快捷。

8. 采用精準的軟件算法，測量數據的準確性進一步提高。

9. 具有智能判斷外接線狀況，提示接線錯誤、變比、極性錯誤等。

10.自動對測試數據進行化整，并判斷是否超差，超差數據使用反黑顯示，對互感器的數據特性直觀明了。

11. 直接出具現場檢定結論，合格或不合格。

12. 大規模存貯器可存儲現場測試數據多達1000條。

13. 帶有打印機，可以現場打印測試數據。

14. 采用工程塑料模具機箱防震、防壓，保障現場高壓試驗時的操作人員安全和設備安全。

1.3 技術指標

1. 低校高電壓互感器誤差測量部分

   ①整機準確度：被檢電壓互感器誤差限值的1/3

   ②測試范圍：6kV/100V、10kV/100v 、20kV/100V、 35kV/100V 、6kV/√3

/100V/√3、10kV/√3/100v/√3 、20kV/√3/100V/√3、35kV/√3/100V/√3 、 66kV/√3/100V/√3、110kV/√3/100v/√3 、220kV/√3/100V/√3

   ③被檢電壓互感器工作范圍： 80％～120％

   ④二次負荷：0.0VA～300VA 、COSφ＝0.1～1.0

   ⑤被檢電壓互感器準確度范圍：1.0、0.5、0.2、0.1

   ⑥電阻、導納測量誤差≤5.0％

          測量范圍：R：0.00Ω～5.0Ω

                    Y: 0.000mS～200.0mS

2.電壓互感器校驗儀部分

①基本誤差：

  同相分量： DX=±（X×2%+Y×2%±2個字）

DY=±（X×2%+Y×2%±5個字）

“X”、“Y”——儀器的顯示值

“5個字”——儀器的量化誤差

    百分表：1級 。

   測量范圍：f:  0.0000%～200.0%

        δ： 0.000mS～999.9mS

   ②額定工作電壓：100/3V、100/√3V、100V

   ③被測電壓互感器工作范圍： 20％～200％

3. 儀器消耗功率：20VA

4. 儀器準確度等級：0.05級

5. 最大外形尺寸L′W′H:46′35′13.5（cm）

6. 重量（kg）:11.0

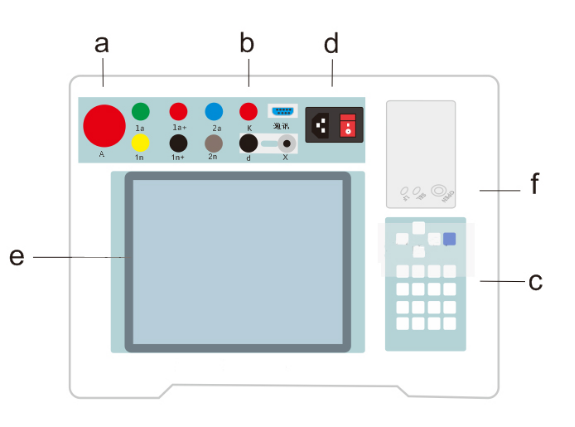

1.4 面板說明

   a.低校高電壓互感器測試接線柱：

A、X ：一次電壓輸出，電壓為1100V；

1a、1x和1a+、1x+：接電壓互感器計量繞組端子；

2a、2x ：接電壓互感器測量繞組端子或保護繞組端子；

 ：接地端子。

b.電位差法電壓互感器測試接線柱：

1a+、1x+：標準電壓輸入接線端子，接標準電壓互感器二次繞組端子；

k 、d   ：差壓輸入接線端子，采用傳統方法檢驗電壓互感器誤差時使用；

    ：接地端子。

c.操作鍵盤。

d.電源插座及開關（注：電源插座中請使用5A保險絲）。

e.液晶顯示及觸摸屏。

f.熱敏微型打印機

（注：請使用熱敏紙打印，熱敏紙規格：紙寬57.5±0.5mm，內裝直徑小于40mm，外裝直徑小于80mm）。
