變壓器的沖擊耐壓試驗?zāi)康暮鸵饬x

? 無論是供電可靠性，還是設備狀態評價，都需要設備能夠快捷、高效、安全、準確、可靠的開展試驗工作。耐壓試驗是保證這些輸變電設備安全運行的重要試驗項目，特別是對于特高電壓等級的輸變電設備，沖擊耐壓試驗是非常重要的例行試驗。

? 研究目的在于根據IEC60060- 3 標準，在此基礎上提出一種適合于特高壓變壓器現場沖擊耐壓試驗用的試驗方法和故障診斷方法，該方法包括適合于特高壓變壓器的振蕩型操作沖擊電壓發生裝置的研制、相關的在變壓器為試品條件下的試驗方法和采用此方法時的故障診斷方法和技術。其意義在于為目前特高壓變壓器現場操作沖擊耐壓試驗提供一種具有現場可行性的、便于現場開展的試驗方法和故障診斷方法，保證超高壓變壓器的安全運行，為電網特別是特高壓電網的安全運行奠定試驗基礎。

? 國內外變壓器的沖擊電壓試驗研究

? 早在上世紀七八十年代，針對變壓器操作沖擊試驗已經展開了研究，但當時主要采用的仍然是雙指數全波的波形，特別是針對現場試驗，其產生方法可采用試驗變壓器產生，這大大的減小了對試驗裝置體積的限制。隨著我國特高壓電網的建設，目前特高壓電力變壓器的絕緣水平已經是由其操作沖擊電壓水平所決定，因此針對特高壓變壓器的操作沖擊電壓試驗越來越受到重視，但如果繼續采用之前規程和標準規定的雙指數全波的波形，其產生設備難以滿足特高壓變壓器試驗的需要，致使該項試驗還是難以在現場展開。

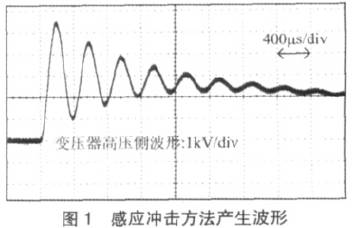

? 隨著IEC60060- 3 標準的頒布，采用振蕩型沖擊電壓則可使產生效率相比雙指數全波沖擊電壓要高近2 倍，則如果在現場采用振蕩型沖擊電壓，則對試驗設備的要求會進一步降低，使該項試驗內容在現場可更好的實施。在IEC60060- 3 的基礎上，課題組于2006 年緊跟IEC 標準在國內外首先提出了現場振蕩型沖擊耐壓試驗中進行局部放電的檢測，并受到了國內外同行的關注。圖1 是采用該方法在被試變壓器高壓側得到的符合IEC60060- 3 標準要求的、振蕩頻率為2.5kHz 的振蕩型操作沖擊電壓波形。可以看出，目前針對基于IEC60060- 3 標準的振蕩型沖擊電壓的產生方法、試驗方法和故障診斷方面，還未進行深入的研究，這主要是由于該標準頒布時間不長，國內采用的時間更短，研究還未開展。

試驗研究?jī)?nèi)容的實踐依據

①采用振蕩型操作沖擊電壓進行大型電力設備的現場沖擊耐受試驗，并同時進行故障診斷，可以實現對特高壓變壓器的檢驗和診斷，同時由于裝備體積重量的下降，可大幅度的減輕試驗前的準備和試驗后的恢復工作，還可防止因大量使用人力和起重設備造成的安全隱患。

②與交流耐壓試驗相比，沖擊耐壓試驗具有作用電壓幅值高、持續時間短的特點。沖擊電壓由于其一過性的特點，在激發、暴露缺陷的同時并不會擴大缺陷，因此在現場進行沖擊耐壓試驗是電氣設備耐壓試驗的最佳選擇。振蕩性沖擊波形具有產生效率高，適合現場使用又便于和實驗室結果相比對的優點。因此，IEC60060- 3 的頒布為現場沖擊耐壓試驗的實施奠定了基礎。

③在進行沖擊電壓試驗的同時進行諸如示傷波形的測量、傳遞函數的求取和局部放電的檢測，可在進行耐壓試驗的同時進行診斷性試驗，更加合理深入地對試驗結果進行分析，對設備的故障情況進行判斷。

通過以上實施方案，最終形成現場特高壓變壓器沖擊試驗用的電壓產生、試驗和故障診斷的完整解決方案。為特高壓變壓器的現場耐壓試驗研究提供了新方法、新思路，其研究成果可提高特高壓變壓器的可靠性，從而提高了特高壓線路的可靠性。
