?華意電力是一家專業研發生產回路電阻測試儀的廠家，本公司生產的回路電阻測試儀在行業內都廣受好評，以打造最具權威的“回路電阻測試儀“高壓設備供應商而努力。
? 回路（接觸）電阻測試儀采用先進的大功率開關電源技術和先進的電子線路精制而成。是高、低開關、電纜電線及焊縫接觸電阻的專用測試儀器。其電流采用國家標準GB736所推薦的100A直流，可在100A電流的情況下測得被試品的電阻值。本儀器具有體積小、重量輕、抗干擾能力強、精度高、操作方便、保護功能完善等特點。
操作說明：
? 按四端測量法，用專用測試線將被試品連接至儀表面板上，注意電壓測量線應接在電流輸出線內側。接通AC220V電源（注意：電源進線的第三根線即保護地必須接到大地），按下電源開關，此時電流表、電阻表顯示“000”，可在未數允許一位數跳動。按測量開關，調節電流輸出旋鈕（按順時針）至電流表頭顯示“100.0”時，再讀取阻值表頭上的數字即為被試品的阻值，并作記錄。（若顯示“1 ”表示所測回路超量程）。測試完畢，將電流輸出調節旋鈕（按逆時針）調至最小，切斷測量開關，再切斷電源開關。如要重復測試，只需切斷測量開關，將測試鉗重新夾好，再按測量開關即可。

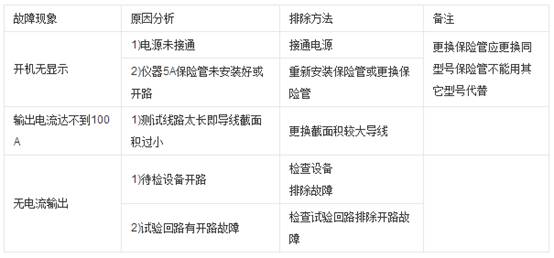

故障分析與排除：
注意事項：
打開電源開關之前，應先將電流調節鈕按逆時針調至“零位”。儀器應放置于干燥、通風，無腐蝕性氣體的室內。
運輸、貯存編輯
■ 運輸
設備需要運輸時，建議使用本公司儀器包裝木箱和減震物品，以免在運輸途中造成不必要的損壞，給您造成不必要的損失。
設備在運輸途中不使用木箱時，不允許堆碼排放。使用本公司儀器包裝箱時允許最高堆碼層數為二層。
運輸設備途中，儀器面板應朝上。
■ 貯存
設備應放置在干燥無塵、通風無腐蝕性氣體的室內。在沒有木箱包裝的情況下，不允許堆碼排放。
設備貯存時，面板應朝上。并在設備的底部墊防潮物品，防止設備受潮。
智能回路電阻測試儀是我廠生產的數字化微歐級工業儀表,?是電力、電器等生產部門迫切需要的測試儀器，產品設計新型，使于室內和經常流動的測試場合。
測試原理：?
? 1、工頻交流電源整流后轉變成40KHz高頻電源，再變壓整流成低壓直流電源，反饋信號取至于負載電阻上的壓降。經處理后調整高頻電流的脈沖寬度，即采用脈沖調寬技術來達到自動恒流的效果。?
? 2、當直流100A測試電流通過被測電阻Rx時，產生壓降VRX，同時通過機內標準電阻RR產生壓降VRR。精度高于一般的電橋測試。
測試步驟：
? 1、將交流電源線、電流線、測試線接到各自插座中。采用四端子接線，電流線接在被測電阻外端，信號線接在同色電流線的內側。?
? 2、接通電源開關，LED應顯示jd--100，按一下”測試鍵”，啟動指示燈亮一下，隨后便可得到回路電阻的微歐值及測試電流安培值。測試電流值為三位LED顯示,單位?“A”?,回路電阻值是四位LED顯示，單位”μΩ,?
? 3、如果,這次測量正常,可以按一下儲存鍵保存數據,如果不需要保存,只要按住測量鍵不放,就能打印一張屏顯數據---即打。?
? 4、如果，這次測量不正常，可以繼續按一下測量鍵進行測量?
? 5、本儀器可以儲存數據為四組，如果想打印全部儲存的數據----全打?只要按住儲存健不放，就能打印全部數據，共四組。?
? 6、按一下“查看”鍵，就能閱讀所有儲存的數據，每按一下，看一?組?????數據（請先復位）。?
? 7、如果要清除以前儲存的數據，只要按住清除鍵約1秒，以前的數據全部清除（請先復位）。?
? 8、果測試電流太大或太小，可以微調“電流微調”電位器。
注意事項：?
? 1、機箱內部散熱器等元件直接與市電相連，故切勿任意打開機蓋，以確保人身安全。?
? 2、在測試過程中，被測電阻不能脫開，否則易損壞儀器。?????
? 3、測試高低壓開關時，被測件必須接地。?
? 4、電流線的長度和截面有一定要求，不宜隨意更改。?
? 5、本儀器采用三眼電源插座，地線端必須接地良好。?
? 6、本儀器不得測試帶電物體，有感元件（如變壓器、電機線包）的回路電阻。
