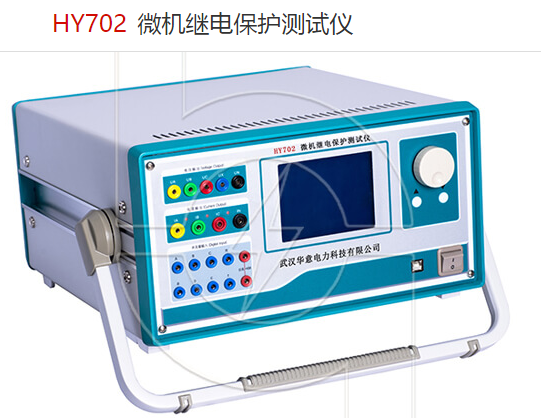

? 華意電力是一家專業研發生產微機繼電保護測試儀的廠家，本公司生產的微機繼電保護測試儀在行業內都廣受好評，以打造最具權威的“微機繼電保護測試儀“高壓設備供應商而努力。
? 電力系統繼電保護的發展經歷了機電型、整流型、晶體管型和集成電路型幾個階段后，現在發展到了微機保護階段。微機繼電保護的發展史微機繼電保護指的是以數字式計算機為基礎而構成的繼電保護。它起源于20世紀60年代中后期，是在英國、澳大利亞和美國。 電力系統繼電保護的發展經歷了機電型、整流型、晶體管型和集成電路型幾個階段后，現在發展到了微機保護階段。
? 繼電保護裝置必須滿足的四個基本要求：
? 1?選擇性：當系統發生故障時，繼電保護裝置只將故障設備切除，使停電范圍盡量縮小，保證無故障部分繼續運行。
? 2 速動性：電力系統發生故障時，要求能快速切除故障以提高電力系統并列運行的穩定性；減少用戶在電壓降低的異常情況下的運行時間，使電動機不致因電壓降 低時間過長而處于停止轉動狀態，并利于電壓恢復時電動機的自起動，以加速恢復正常運行的進程；此外，還可避免擴大事故，減輕故障元件的損壞程度。
? 3 靈敏性：是指保護對其保護范圍內的故障或不正常運行狀態的反應能力，對于保護范圍內故障，不論短路點的位置在哪里，短路類型如何，運行方式怎樣變化，保護均應靈敏正確地反應。
? 4 可靠性：就是在保護范圍以內發生屬于它應該動作的故障時，不應該由于它本身的缺陷而拒絕動作；而在其它任何不屬于它動作的情況下，不應該誤動作。
微機保護裝置
? 微機保護是用微型計算機構成的繼電保護，是電力系統繼電保護[的發展方向（現已基本實現，尚需發展），它具有高可靠性，高選擇性，高靈敏度。微機保護裝置硬件包括微處理器（單片機）為核心，配以輸入、輸出通道，人機接口和通訊接口等.該系統廣泛應用于電力、石化、礦山冶煉、鐵路以及民用建筑等。微機的硬件是通用的，而保護的性能和功能是由軟件決定。
運行原理
? 微機保護裝置的數字核心一般由CPU、存儲器、定時器/計數器、Watchdog等組成。數字核心的主流為嵌入式微控制器（MCU），即通常所說的單片機;輸入輸出通道包括模擬量輸入通道（模擬量輸入變換回路（將CT、PT所測量的量轉換成更低的適合內部A/D轉換的電壓量，±2.5V、±5V或±10V）、低通濾波器及采樣、A/D轉換）和數字量輸入輸出通道（人機接口和各種告警信號、跳閘信號及電度脈沖等）。
繼電器
? 繼電器（英文名稱：relay）是一種電控制器件，是當輸入量（激勵量）的變化達到規定要求時，在電氣輸出電路中使被控量發生預定的階躍變化的一種電器。它具有控制系統（又稱輸入回路）和被控制系統（又稱輸出回路）之間的互動關系。通常應用于自動化的控制電路中，它實際上是用小電流去控制大電流運作的一種“自動開關”。故在電路中起著自動調節、安全保護、轉換電路等作用。
保護原理
? 繼電保護裝置必須具有正確區分被保護元件是處于正常運行狀態還是發生了故障，是保護區內故障還是區外故障的功能。保護裝置要實現這一功能，需要根據電力系統發生故障前后電氣物理量變化的特征為基礎來構成。
? 電力系統發生故障后，工頻電氣量變化的主要特征是：
? (1) 電流增大。 短路時故障點與電源之間的電氣設備和輸電線路上的電流將由負荷電流增大至大大超過負荷電流。
? (2) 電壓降低。當發生相間短路和接地短路故障時，系統各點的相間電壓或相電壓值下降，且越靠近短路點，電壓越低。
? (3) 電流與電壓之間的相位角改變。正常運行時電流與電壓間的相位角是負荷的功率因數角，一般約為20°，三相短路時，電流與電壓之間的相位角是由線路的阻抗角決定的，一般為60°～85°，而在保護反方向三相短路時，電流與電壓之間的相位角則是180°+(60°～85°)。
? (4) 測量阻抗發生變化。測量阻抗即測量點(保護安裝處)電壓與電流之比值。正常運行時，測量阻抗為負荷阻抗；金屬性短路時，測量阻抗轉變?yōu)榫€路阻抗，故障后測量阻抗顯著減小，而阻抗角增大。
? 不對稱短路時，出現相序分量，如兩相及單相接地短路時，出現負序電流和負序電壓分量；單相接地時，出現負序和零序電流和電壓分量。這些分量在正常運行時是不出現的。
? 利用短路故障時電氣量的變化，便可構成各種原理的繼電保護。此外，除了上述反應工頻電氣量的保護外，還有反應非工頻電氣量的保護。
? 單相繼電保護測試儀是一個新型智能化測試儀器，以前的繼電保護試驗工具主要是用調壓器和移相器組合而成，體積笨重，精度不高，已不能滿足現代微機繼電保護的校驗工作。隨著科學技術的不斷發展，微機繼電保護已廣泛運用于線路保護，主變差動保護，勵磁控制等各個領域，變電站綜合自動化已成為主流。便攜式設計適用于現場。
? 單相繼電保護測試儀實現簡化操作的前提下，增加儀器的功能，能對各種常見的繼電器進行各項校驗且面板布置精巧，讓操作者操作簡便，一目了然，因而迎得了廣大 用戶的一致好評。
? 產品特點
? 1. 測試?yán)^電器的種類：電流繼電器，電壓繼電器，重合閘繼電器，中間繼電器，差動繼電器；
? 2. 儀器配有定值輸出可單獨作電壓源；
? 3. 采用數碼顯示，讀數直觀；
? 4. 儀器結構緊湊，體積輕巧，便于攜帶，搬運。
? 功能：
? 本儀器可對下述各種繼電器或成組保護進行校驗。
? ① 量度繼電器：包括電流、電壓型繼電器，可測量其啟動值、返回值及其系數。
? ② 時間繼電器：可測量其啟動值，返回值及其動作時間，時間測量誤差不大于0.2ms。
? ③ 中間繼電器：各類帶啟動線圈和保持線圈的中間繼電器的校驗，能測量啟動值、返回值、保持值及動作時間。
? ④ 重合閘繼電器：可進行電容充電試驗、充電時間、重合閘時間、中間元件的測試。
? ⑤ 差動繼電器：可進行直流勵磁實驗、制動特性實驗、伏安特性實驗。
? 儀器用途
? 1．二次調度中所有單個元件的測試(電流、電壓、時間、差動、平衡、負序、距 離、功率方向、反時限、頻率、同期、重合閘等繼電器)。
? 2．整組傳動，能摸擬各種簡單或復雜的瞬時性，永久性，轉換性故障，可在基 波上疊加暫態直流分量。
? 3．能隨意疊加各次諧波，疊加初始角及含量在線可控。
? 4. 可分相輸出不同頻率交流量、交直流兩用。
? 5. 專用低周單元,可方便測試微機低周低壓減載保護。
? 6．各種保護時間特性的自動掃描。功率及阻抗保護特性曲線的掃描。
? 7．微機主變保護差動比例及諧波制動特性的自動測試。
? 8．整組距離、零序、過流保護自動測試。
? 9．用戶可編程測試單元，以滿足特殊試驗用途，例備自投裝置的測試。
? 10．電機失磁失步、反激磁、逆功率及同期等各種保護的測試。
