? 電力變壓器是發電廠和變電所的主要設備之一。變壓器的作用是多方面的，不僅能升高電壓把電能送到用電地區，還能把電壓降低為各級使用電壓，以滿足用電的需要。它是電網的穩定和安全運行的直接保障，一旦變壓器出現故障，就需要拉閘限電，甚至會出現大面積的停電事故，從而造成巨大的無法挽回的經濟損失。所以電力變壓器從生產到安裝再到投入運行，其質量問題和故障檢測都直接影響到人們的正常的生活和工作。?

目前變壓器直流電阻測量的方法有電壓降法、電橋法和三相繞組測量法三種：?

（1）電壓降法：其原理是在被測電阻中通以直流電流，測量該電阻上的電壓降，根據歐姆定律即可算出被測電阻值。測量繞組直流電阻時，對每相繞組進行直流電阻的測量，然后利用測量數據，計算得出線圈的直流電阻。在不具備電橋的地方，一般采用這種測量方法。因為每相繞組可以等效成電阻和電感的串聯電路，在接通電源后，電感中電流從零逐漸增加，最后達到一穩定數值，電感兩端電壓則從零忽然增加到電源電壓，然后逐漸下降到穩態值，需要一個過渡過程，過程的長短取決于電路的時間常數RLt/?。這種方法的主要缺點是需要較長的時間才能測到準確值。?

（2）電橋法：電橋法分為單臂電橋法和雙臂電橋法兩種，原理都是利用檢流計、電池、標準電阻進行測量。其中單臂電橋法的成本低，但是測量誤差較大，測量時間很長；而雙臂電橋法雖然改善了單臂電橋的引線誤差問題，使得測量精度大大提高，但是測量時間還是很長。?

（3）三相繞組同時加壓法：即在變壓器的三相繞組同時加電壓，同時測量每相的直流電阻。三相繞組同時加電壓時，在每相繞組中通入的電流從零開始增加，由右手螺旋定則可知，三相電流在每個鐵心柱中產生的磁通方向不同，它們的作用相互抵消，結果是使鐵心中的合成?磁通近似為零。這使電感值L大為減小，因此時間常數τ也就降為最低，測試時電流變化的過渡過程大為縮短，短時間內便能獲得穩定的電流值，進而求出繞組的直流電阻值。此方法是根據楞次定律，使各相電流所產生的磁通在鐵心中相互抵消，合成磁通為零，從而減小電感L值，使電路的時間常數減小，即減少了測量直流電阻的時間，提高了工作效率。在測量時，還應考慮繞組電阻的大小受溫度影響的因素和直流電阻的不平衡率等問題。

直流電阻測試儀的原理?

? 電力變壓器繞組可以等效為一個電感值很大的電感和小阻值電阻的串聯，各種測量方法都是以這一模型為基礎。當有一個直流電壓加在電力變壓器繞組兩端時，由于上述大電感的存在，使得繞組中流過的電流不能突變。而是按照一個指數函數進行上升，過程電流滿足如下公式：

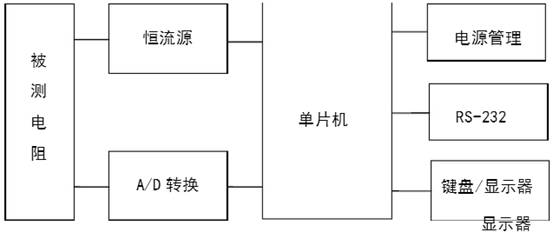

? 根據直流電阻的測試原理，設計出直流電阻測試儀的系統總體結構框圖如下面圖所示：
