一、測量目的

　　測量變壓器繞組的直流電阻是一個很重要的試驗項目,在《規程》中,其次序排在變壓器試驗項目的第二位。測量變壓器繞組直流電阻的目的是:

　　(1)檢查繞組焊接質量; 變壓器

　　(2)檢查分接開關各個位置接觸是否良好;

　　(3)檢查繞組或引出線有無折斷處;

　　(4)檢查并聯支路的正確性,是否存在由幾條并聯導線繞成的繞組發生一處或幾處斷線的情況;

　　(5)檢查層、匝間有無短路的現象。

　　實踐表明,此測試項目對發現上述缺陷具有重要意義。例如:

　　(1)某臺386MVA的電力變壓器,由于分接開關接觸不良,造成色譜總烴量記錄持續增高,由測量其直流電阻發現三相不平衡,經反復切換分接開關,重測直流電阻平衡后,總烴量也降到了正常值。處理前三相電阻最大差別:6.93%,總烴204;處理后三相 電阻最大差別:0.7142%,總烴:6.59。

　　(2)某臺2000kVA變壓器、6kV側運行中輸出電壓三相不平衡超過5%,曾懷疑電源質量,但經檢查無誤,于是對該變壓器進行多項試驗,結果從直流電阻測量數據中發現,該臺變壓器三相分接開關由于長期不用偶爾調整時,接觸不良,立即進行了檢修。

　　(3)某臺6300kVA變壓器,高壓側三相直流電阻不平衡超過4%,經反復檢查發現B相繞組的鋁線本身質量不佳。

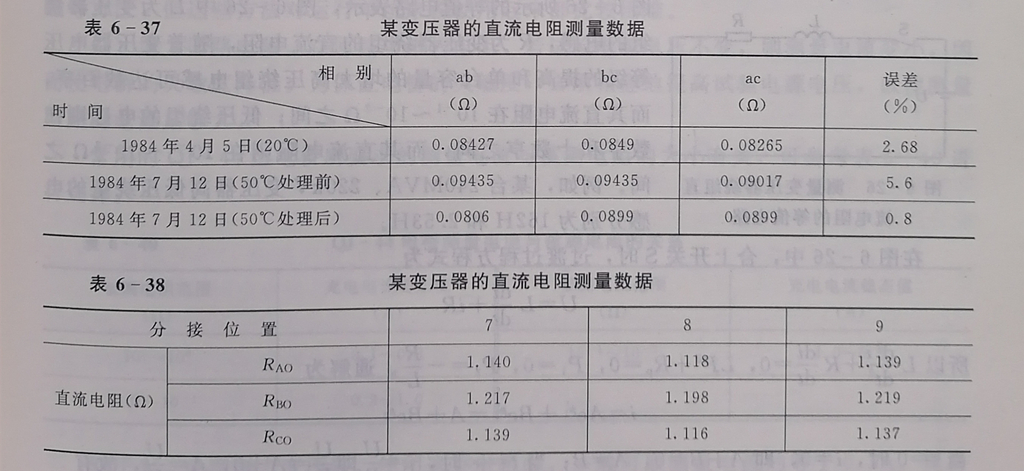

　　(4)華東某變電所一臺6300kVA、35V的變壓器,幾次色譜分析正常,但低壓繞組直流電阻超過《規程》規定,見表6-37中的第一組數據。又運行一段時間后,發現B相外引線銅桿上80℃示溫片熔化,即停用處理。第二組數據為處理前的測量值,處理時還發現B相低壓繞組引線引到銅桿上的螺母松動兩牙,致使φ18mm鍍銀銅桿變黑。

　　(5)東北某變電所一臺10000kVA,60kV的有載調壓變壓器,1987年進行預防性試驗時,直流電阻不合格,如表6-38所示。B相的直流電阻在7、8、9三個分接位置時, 均較其他兩相大7%左右,分析認為B相接觸不良。又做色譜分析,變壓器本體油色譜合格,而B相套管色譜數據表明,該套管存在過熱性故障。停電檢查發現,確是B相穿纜引線鼻子與將軍帽接觸不緊造成的。

　　所以長期以來，測量繞組的直流電阻一直被認為是考查變壓器縱絕緣的主要手段之一，有時甚至是判斷電流回路連接狀況的唯一辦法。
