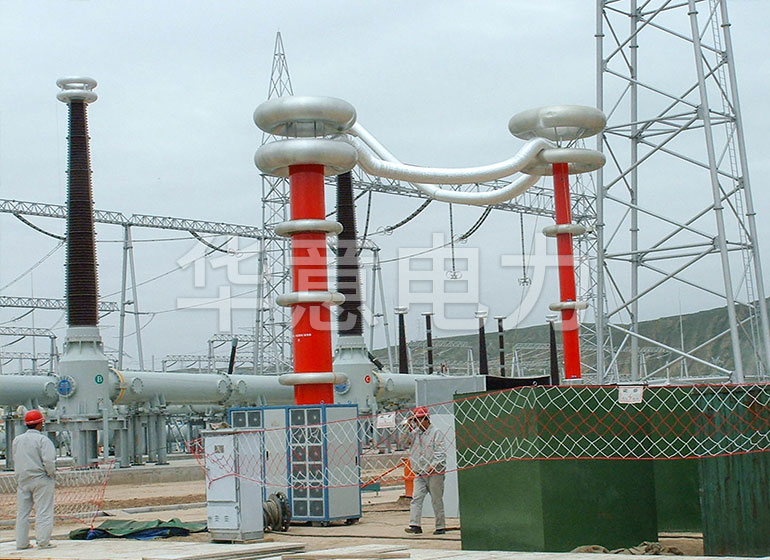

二次回路交流工頻耐壓試驗什么時候做?

　　二次回路工頻耐壓試驗裝置一次回路主要是電力回路，一般設計電壓在380V的用500V兆歐表來進行測量電阻。具體方法是用兆歐表的一根線連接在被測的導線上，另外一根線連接在良好接地點或被測絕緣設備外殼上，按照設計和相關標準來確定導線或用電設備的絕緣狀況好壞。超過500V的用1000V的兆歐表進行測量，方法同上。

　　高壓部分的絕緣測試需要使用專用設備進行耐壓試驗。二次回路主要是指儀表及控制回路，進行二次回路的測量需要注意的是當測量導線的絕緣時，要斷開相關的儀表元器件后方可以進行絕緣測量，以免損壞一次儀表元件，測量的方法同上。

　　(1)被試回路不能接錯，所接設備斷開點清楚，嚴防試驗電壓穿越到其他設備上。

　　(2)通知運行與檢修的有關人員，必要時派人到現場檢查，確實無人工作后方可實驗，實驗時各端應有人監護看守，防止觸電傷人。

　　(3)二次回路耐壓試驗時，需將互感器二次繞組的保護接地線拆開，試驗結束后立即恢復。

　　(4)電壓互感器二次通電試驗時，應將高低壓開關 (熔斷器)拉開，嚴防倒供。

　　二次回路是高壓設備的保護、控制、測量及光聲信號以及連接的總稱。回路通電和耐壓試驗是二次設備的兩種檢驗方式。由于二次回路接線錯蹤復雜，進行試驗應注意以下幾個方面。

　　(1)試驗之前，核對圖紙和接線，確認所試回路與運行回路已無牽連，不會發生串電，應該斷開的各連線接點均已斷開或已采取措施。

　　(2)試驗之前，應通知值班負責人和有關人員，停止被試回路上的其它工作，并對可能進入試驗范圍的各側門道派人現場看守，防止外部人員觸電。

　　(3)進行二次回路試驗若需拆除互感器的保安接地點、二次工作接地和其它連線時，應逐一記錄清楚，以防工作完畢恢復時發生遺漏、錯接而造成二次設備性能改變以及出現隱蔽性缺陷。

　　(4)電壓互感器二次回路通電試驗應先檢查一、二次刀閘、熔斷器確已斷開，避免反充電或使其它回路設備帶電釀成事故。

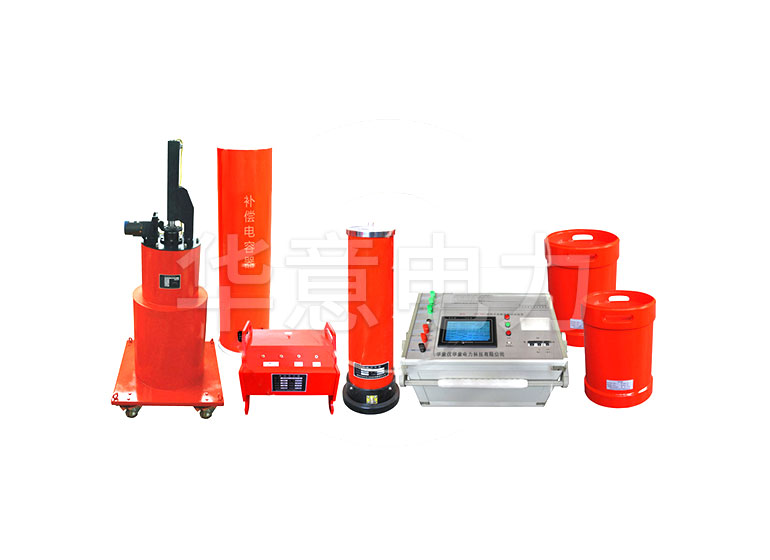

　　5KV二次回路工頻耐壓試驗裝置

　　該儀器能檢測被測試儀器、電器的絕緣結構或材料的絕緣強度等技術指標，被廣泛用于電工器材、電器儀表、變壓器、電源線、電度表、電機、電源插頭座、電纜線等的耐壓測試，為國家安全標準的實施提供了測試手段，因而更顯示出其重要性，成為科研機關、計量測試部門和電力、電子行業檢測電氣裝置、電子儀器和家用電器等方面必不可少的儀器設備。

　　該儀器外形美觀、輸出電壓由數碼管顯示，清晰、直觀、準確。各參數設置用小鍵盤輸入，操作方便。整機技術先進，布局合理，具有準確度高、可靠性好、維修方便等優點。

　　特征

　　外觀與鍵盤

　　1、前板有：輸出電壓調節旋鈕、按鍵、電流表，電壓表，計時器、高壓輸出插孔、高壓輸出棒控制端口(此端口連接時，鍵盤“啟動”鍵失效)、接地端鈕。

　　2、后板有：AC220V電源插座及開關，電源插座內含10A保險管。

　　按鍵功能介紹

　　1、電壓表：AL1過壓電壓報警設定;

　　2、電流表：AL2過流電流保護設定，AL1過流電流報警設定;

　　3、計時器：時間報警設定;

　　4、電源開關：儀器供電;

　　5、啟動按鍵：電壓輸出控制;

　　6、停止按鍵：電壓輸出關閉;

　　7、計時按鍵：控制計時器的電源;

　　8、輸出電壓調節盤：調節輸出電壓。

　　參數

　　1、工作電源： AC 220V±10﹪,50HZ，5A

　　2、輸出電壓： AC 0.5～5KV，±3﹪

　　3、擊穿電流： AC 2～200(mA) ±3%, 任意設定

　　4、環境溫度： 0～40℃

　　5、相對濕度： 不大于75%

　　3kVA/50kV工頻耐壓試驗裝置(交直流試驗變壓器及控制箱)/二次回路工頻耐壓試驗裝置

　　主要技術參數：

　　高壓試驗變壓器參數：

　　容量：3KVA

　　輸入電壓：AC200V 50Hz

　　輸入電流：15A

　　輸出電壓：AC：50KV DC70KV

　　輸出電流：AC:100mA DC:71.4mA

　　控制箱參數：

　　容量:3KVA

　　輸入電壓:AC220V 50Hz

　　輸入電流:13A

　　輸出電壓:0～250V

　　輸出電流:0～15A

　　5KVA/50KV工頻耐壓試驗裝置/二次回路工頻耐壓試驗裝置是根據DL/T848.2-2004行業標準而設計的，中試控股的全套裝置由高壓試驗變壓器和TC/XC控制箱(臺)組成，其中TC/XC控制箱(臺)由調壓器、測量、控制及保護等部分組成的一體化裝置。適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻高壓下的絕緣強度試驗。

　　5KVA/50KV工頻耐壓試驗裝置(交直流試驗變壓器及控制箱)/二次回路工頻耐壓試驗裝置

　　高壓試驗變壓器參數：

　　容量：5KVA

　　輸入電壓：AC200V 50Hz

　　輸入電流：25A

　　輸出電壓：AC：50KV DC：70KV

　　輸出電流：AC:100mA DC:100mA

　　控制箱參數：

　　容量:5KVA

　　輸入電壓:AC220V 50Hz

　　輸入電流:23A

　　輸出電壓:0～250V

　　輸出電流:0～25A

　　10KVA/50KV工頻耐壓試驗裝置(交直流試驗變壓器及控制箱)

　　高壓試驗變壓器參數：

　　容量：10KVA

　　輸入電壓：AC200V 50Hz

　　輸入電流：50A

　　輸出電壓：AC：50KV AC：70KV

　　輸出電流：AC:200mA AC:142.8mA

　　控制箱參數：

　　容量:10KVA

　　輸入電壓:AC220V 50Hz

　　輸入電流:45A

　　輸出電壓:0～250V

　　輸出電流:0～50A

　　10KVA/100KV工頻耐壓試驗裝置(交直流試驗變壓器及控制箱)/二次回路工頻耐壓試驗裝置

　　高壓試驗變壓器參數：

　　容量：10KVA

　　輸入電壓：AC200V 50Hz

　　輸入電流：50A

　　輸出電壓：AC100KV DC140KV

　　輸出電流：AC100mA DC71.4mA

　　控制箱參數：

　　容量:10KVA

　　輸入電壓:AC220V 50Hz

　　輸入電流:45.5A

　　輸出電壓:0～250V

　　輸出電流:0～50A

　　15KVA/100KV工頻耐壓試驗裝置(交直流試驗變壓器及控制箱)/二次回路工頻耐壓試驗裝置

　　高壓試驗變壓器參數：

　　容量：15KVA

　　輸入電壓：AC400V 50Hz

　　輸入電流：37.5A

　　輸出電壓：AC100KV AC140KV

　　輸出電流：AC:150mA AC:107mA

　　控制臺參數：

　　容量:15KVA

　　輸入電壓:AC380V 50Hz

　　輸入電流:39.5A

　　輸出電壓:0～430V

　　輸出電流:0～37.5A

　　20KVA/50KV工頻耐壓試驗裝置(交直流試驗變壓器及控制箱)/二次回路工頻耐壓試驗裝置

　　高壓試驗變壓器參數：

　　容量：20KVA

　　輸入電壓：AC400V 50Hz

　　輸入電流：50A

　　輸出電壓：AC50KV DC 70kV

　　輸出電流：AC400mA DC200mA

　　尺寸:285mm X 440mm X 820mm

　　重量：95KG

　　控制臺參數：

　　容量:20KVA

　　輸入電壓:AC380V 50Hz

　　輸入電流:52.6A

　　輸出電壓:0～430V

　　輸出電流:0～50A

　　尺寸:350mm X 410mm X 830mm

　　重量：67KG

　　30kVA/50kV工頻耐壓試驗裝置(交直流試驗變壓器及控制箱)/二次回路工頻耐壓試驗裝置

　　高壓試驗變壓器參數：

　　容量：30KVA

　　輸入電壓：AC400V 50Hz

　　輸入電流：75A

　　輸出電壓：AC50KV

　　輸出電流：AC600mA

　　控制臺參數：

　　容量:30KVA

　　輸入電壓:AC380V 50Hz

　　輸入電流:78A

　　輸出電壓:0～430V

　　輸出電流:0～70A

　　50KVA/100KV工頻耐壓試驗裝置(交直流試驗變壓器及控制箱)/二次回路工頻耐壓試驗裝置

　　工頻耐壓試驗裝置(交直流試驗變壓器及控制箱)是基本的試驗設備。用于對各種電器產品、電氣元件、絕緣材料等進行試驗大綱規定電壓下的絕緣強度試驗,以考核產品的絕緣缺陷,衡量被試品的過電壓能力。它由高壓試驗變壓器、電動控制臺、調壓器等組成。下面就各個部分的使用加以說明。

　　1,結構:

　　交流試驗變壓器鐵芯采用優質冷扎取向硅鋼片疊制而成。線圈為同心寶塔形多層圓筒環氧樹脂澆注式。低壓線圈在內,高壓線圈在外,箱體為八角形,裝有鐵輪。配套控制臺為鐵外殼臺式結構。設備具有外形美觀,移動方便等特點。

　　2,工作原理:

　　用工頻兩相380V電源接入電動控制臺,經感應調壓器調節0～400V電壓輸入至試驗變壓器初級繞組,根據電磁感應原理,在次級繞組得到可調的工頻電壓。

　　3,技術參數:

　　A,試驗變壓器技術參數：

　　容量50KVA

　　輸入電壓：AC400V

　　輸入電流：125A

　　輸出電壓：150KV

　　輸出電流：0.5A

　　儀表電壓：100V

　　B,配套控制臺技術參數:

　　容量50KVA

　　輸入電壓：兩相AC380V+N

　　輸入電流：131A

　　輸出電壓：?jiǎn)蜗郃C0-430V

　　輸出電流：125A

　　技術要求

　　1、正常使用條件根據機械行業標準JB/T9641-1999

　　2、允許運行時間在額定容量和額定電壓下，變壓器系統能長期連續運行，在此工況下變壓器繞組溫升不超過65K,用電阻法測量;頂層油溫升不超過55K,用溫度計法測量;在2倍額定電流下運行5分鐘，變壓器繞組無變形和熱損壞

　　3、試驗變壓器的短路阻抗為4%-12%

　　4、絕緣水平：低壓側外施工頻耐壓3kV，一分鐘不擊穿;高壓側感應耐壓電壓65kV/100Hz，一分鐘不擊穿

　　5、局部放電量在70%額定電壓下，局部放電量不大于10Pc

　　6、其它參數滿足招標文件技術規格，或JB/T9641-1999

　　7、控制臺控制、保護、顯示和測量功能均按招標文件要求

　　先進技術

　　1、試驗變壓器采用分隔油道的方法，可增加耐壓擊穿強度，減小體積

　　2、變頻調速，升壓速率可調，精確升壓，誤差不超過1%

　　3、根據試驗電流電壓關系，系統自動升壓，當遇到特別現象時，儀器自動識別被試品絕緣狀況，提醒用戶停止升壓，斷開主電路

　　4、當發生絕緣擊穿時，系統速斷保護，并瞬間鎖定擊穿時的電壓電流值，保留事故數據

　　5、試驗區內設置紅外線報警裝置，當有人員誤入試驗區域內，系統報警，切斷電路。

　　試驗變壓器工藝

　　1、產品采用一次壓制而成高壓套管

　　2、套管與油桶之間完全隔離加上所有連接部分采用進口耐油O型密封圈密封，徹底解決了常見的變壓器漏油的問題

　　3、睡式鐵芯設計,有效提高產品的抗震性

　　4、產品出廠前進行72小時倒置試驗,檢驗試驗變壓器漏油的問題

　　5、產品均可通過1.1倍感應耐壓試驗

　　6、絕緣油采用無色透明克拉瑪依原裝油

　　7、高低壓線采用高強度聚酯、無氧銅桿漆包線

　　8、鐵芯采用全新武鋼二硅冷軋硅鋼卷片

　　1、控制部分：箱式、臺式、柜式

　　2、試驗變壓器：干式、氣式、油式

　　3、特殊定制：一體式

　　4、本公司可按客戶需求定制

　　干式試驗變壓器采用環氧樹脂真空澆注成型、具有體積小、重量輕、性能穩定、攜帶方便的特點。它一般用于容量等級50KVA以下的試驗場合中

　　氣體式試驗變壓器采用SF6氣體填充，具有體積小、重量輕、無油污染、不受氣候變化影響等特點。電暈極小，現場搬運勿需靜止即可做試驗，使用壽命長，勿需維修。它可做到300KVA的容量等級場合。

　　油浸式試驗變壓器采用優質冷軋取向硅鋼片疊制而成，是使用最為廣泛的一種試驗變壓器，在最常見的50-100KVA的容量場合中，多使用油浸式試驗變壓器

　　超低頻試驗變壓器是一種特制的油浸式試驗變壓器，它采用特殊設計可以防止高壓沖擊，頻率工作在0.1HZ，專門用于超低頻高壓發生器。

　　工頻耐壓試驗裝置做工頻耐壓試驗前，先接好連接線后接電源，接通電源后，紅色零位指示燈亮，按一下啟動按鈕，綠色指示燈亮，表示試驗變壓器已接通控制電源，按下升壓按鈕開始自動升壓升到您所需額定試驗電壓后，按一下停止按鈕，高壓、低壓輸出停止，然后切斷電源線，試驗完畢。

　　工頻耐壓試驗裝置鐵芯為單框式。線圈采用同芯圓筒多層塔式結構，初級低壓繞組繞在鐵芯上，次級高壓繞組繞在低壓繞組外側，這種同軸布置減少了繞組間的藕合損耗。產品的外殼制成與器芯配合較佳的八角形結構，整體外型美觀大方，變壓器10KVA以上裝有可移動的尼龍輪。

　　原理

　　工頻耐壓試驗裝置為單相變壓器，單臺工頻耐壓試驗裝置的工作過程，用交流220V(10KVA以上為400V)電壓接入電源控制箱(臺)，經電源控制箱(臺)內自藕調壓器，調節0~200V或0-400V電壓至試驗變壓器的初級繞組，根據電磁感應原理，在試驗變壓器高壓繞組可獲得試驗所需的高電壓。。

　　四、交直流兩用工頻耐壓試驗裝置做直流耐壓和泄漏試驗使用接線方法見圖5。由于是交直流兩用工頻耐壓試驗裝置，應把高壓硅堆短路桿從套管中抽出，使試驗變壓器為直流輸出狀態。做直流泄漏試驗前，先根據泄漏試驗中輸出端斷路電流不超過高壓硅堆的大整流為宜，選擇好限流電阻(水電阻)的阻值，再根據被試品對直流高壓波形的要求選擇好高壓濾波電容的電容值。為了提高對被試品施加電壓的測量精度，應在高壓側接入FRC阻容分壓器來測量電壓。

　　注意事項

　　1)、試驗人員應做好責任分工,設定好試驗現場的安全距離,仔細檢查好被試品及試驗變壓器的接地情況,并設有專人監護安全及觀察被試品狀態工作。

　　2)、被試品主要部位應清除干凈，保持干燥，以免損壞被試品和帶來試驗數值的誤差。

　　3)、對大型設備的試驗，一般都應先進行試驗變壓器的空升試驗，即不接試品時升壓至試驗電壓。

　　4)、做耐壓試驗時升壓速度不能過快，并防止突然加壓，例如調壓器不在零位的突然合閘，也不能突然斷電，一般應在調壓器降至零位時分閘。

　　5)、在升壓或耐壓試驗過程中，如發現下列不正常情況，電壓、電流表指針擺動很大，被試品發出不正常響聲，發現絕緣有燒焦或冒煙現象，應立即降壓，切斷電源，停止試驗并查明原因。

　　3、使用本產品做高壓試驗時，除熟悉本說明書外，還必須嚴格執行有關標準和操作規程。
