試驗裝置，我們在日常生活、工作中都經常用到，但不知道大家對“程控工頻耐壓試驗裝置”是否知道呢?本文收集整理了一些資料，希望本文能對各位讀者有比較大的參考價值。
程控工頻耐壓試驗裝置接合了現代數字變頻先進技術，采用微機控制，升壓、降壓、測量、保護完全自動化。由于全電子化，所以體積小重量輕、大屏幕液晶顯示，清晰直觀、且能顯示輸出
波形、打印試驗報告。設計指標完全符合《電力設備專用測試儀器通用技術條件，第4部分：超低頻高壓發生器通用技術條件》電力行業標準，使用十分方便?，F在
國內外均采用機械式的辦法進行調制和解調產生超低頻信號，所以存在正弦波波形不標準，測量誤差大，高壓部分有火花放電，設備笨重，而且正弦波的二，四象限
還需要大功率高壓電阻進行放電整形，所以設備的整體功耗較大。本產品均能克服這樣一些不足之處，另外，還有如下特點需要特別說明：
1.電流、電壓、波形數據均直接從高壓側采樣獲得，所以數據準確。
2.具有過壓保護功能，當輸出超過所設定的限壓值時，儀器將停機保護，動作時間小于20ms。
3.具有過流保護功能：設計為高低壓雙重保護，高壓側可按設定值進行精確停機保護;低壓側的電流超過額定電流時將進行停機保護，動作時間都小于20ms。
4.高壓輸出保護電阻設計在升壓體內，所以外面不需另接保護電阻。
5.由于采用了高低壓閉環負反饋控制電路，所以輸出無容升效應。
程控工頻耐壓試驗裝置功能特點
● 全天候超大LCD
4.7尺超大屏液晶顯示，讀數清晰、直觀(日光下可見)、高速熱敏打印機,試驗結果可查看和打印。
● 數字式校準方式
全數字式校準方式，摒棄了陳舊的電位器調整，現場使用極為方便，精度易于控制(此功能帶密碼保護)
● 試驗全過程同屏顯示
高低壓電壓、電流四路測量方式，可實時監測高低壓電流、電壓值。同屏劃分為電壓電流動態顯示區、設置數據區、狀態信息顯示區、結果顯示區，讓試驗過程一目了然。
● 高速采集信號
采用高精度傳感器和高性能14位AD采集芯片，可自動捕捉峰值電壓、電流，便于做擊穿試驗。
● 智能化操作全過程
任選自動及手動操作、交直流耐壓方式或串級耐壓方式，任意設定輸出電壓、高低壓電流上限和計時時間。
● 系統診斷分析功能
系統具有耐壓試驗自動診斷分析功能，易于發現試品擊穿、閃絡等故障及幫助解決問題。
● 全面保護功能
完善的過壓、過流保護，設定值上限保護。逼近式調壓算法，到達設定電壓后自動計時，計時結束后自動降壓回零。在顯眼位置增設“緊急?！?，試驗過程中可隨時切斷電源。
● 系統幫助功能界面
進入功能界面后，可以選擇 “時鐘設置”、“注意事項”、
“接線示意圖”等界面?？稍O置時鐘的時間，為打印報表提供時間依據;可為用戶提供一些操作規范和安全注意事項;可方便用戶根據接線示意圖正確接線。
● 雙重過流保護，測試更安全
超過設定高低壓電流任一電流時自動切斷電壓輸出，降壓回零，并發聲光報警。
● 安全零位檢測
具有回零檢測功能，回零確定后方可進行下一步操作，安全可靠。
● 適用局放試驗
可與無局放試驗變壓器配合，作為局放系統的操作部分，系統局放小于5pc.
● 絕緣阻抗檢測功能
具有絕緣阻抗檢測功能，直接反映被試品絕緣強度。
● 超強適應能力
精良的軟硬件抗干擾設計，多種抗干擾手段，適應惡劣電磁環境。
● 強大的擴展功能
可選配接地檢測功能，試驗開始前確定安全接地后方能升壓。
可預留門連鎖、警燈、警鈴等接口，滿足不同客戶需求。
可選配遠程通信、外接分壓器校驗接口等
可選配預設不少于兩個電壓和時間點，系統可根據預設電壓自動升、降壓過程并保持時間。
● 試驗結果聲音警報功能
試驗結果聲音報警功能，試驗通過或試驗失敗時，設備會發出不同的報警聲音，試驗人員可直接由報警聲音辨認試驗的結果
技術指標
● 工作電源: AC220V/380V±10%
● 工作頻率: 50Hz±1
● 輸出電壓: 0~150kV(根據用戶定做)
● 輸出容量: 0~50kVA(根據用戶定做)
● 儀表電壓: 0 ～ 100V (其它范圍可定制)
● 輸出電壓: 0 ～ 200V/400V
● 電壓測量精度: 1.0 %FS ±3 字
● 電流測量精度: 1.0 %FS ±3 字
● 計時長度: 0-9999s(特殊模式可于長時間工作)
● 環境溫度: -20℃~+50℃
● 環境濕度: 不大于85%RH
● 海拔高度: <1000m
● 儲存溫度： -25℃ ~ +55℃

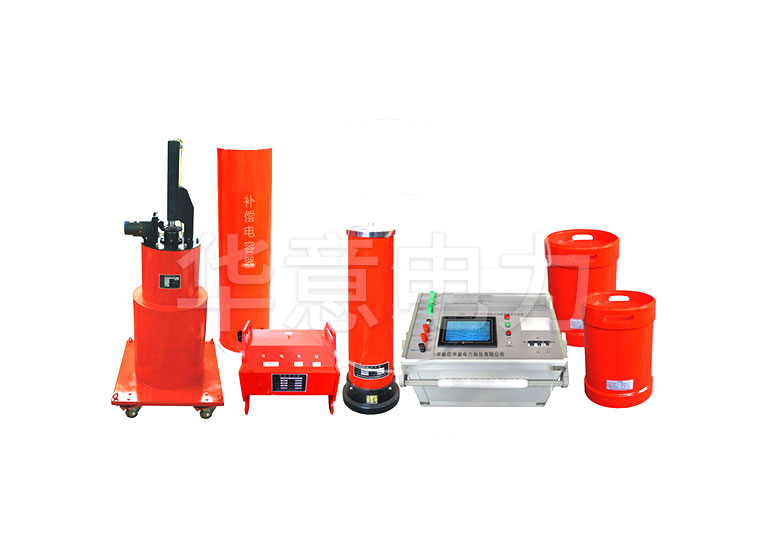

主要設備配件
● 高壓濾波電容
● 限流電阻
● 保護球隙
● 絕緣支架
● 微安表
● 分壓器
● 放電棒
● 油杯
技術參數
1.輸出額定電壓：
2.輸出頻率：0.1Hz、0.05Hz、0.02Hz
3.帶載能力： 0.1Hz 最大1.1μF
0.05Hz 最大2.2μF
0.02Hz 最大5.5μF
4.測量精度：3%
5.電壓正，負峰值誤差：≤3%
6.電壓波形失真度：≤5%
7.使用條件：戶內、戶外;溫度：-10℃～+40℃;濕度：≤85%RH
8.市電源：頻率50Hz，電壓220V±5%。若使用便攜式發電機供電，發電機要求：頻率50Hz，電壓220V±5%，功率應大于3KW，并且在發電機的輸出端并聯一只功率不小于800W的阻性負載(如電爐)，以便穩定發電機的運轉速度。否則儀器將不能正常工作。
綜上所述，本文已為講解程控工頻耐壓試驗裝置，相信大家對程控工頻耐壓試驗裝置的認識越來越深入，希望本文能對各位讀者有比較大的參考價值。
