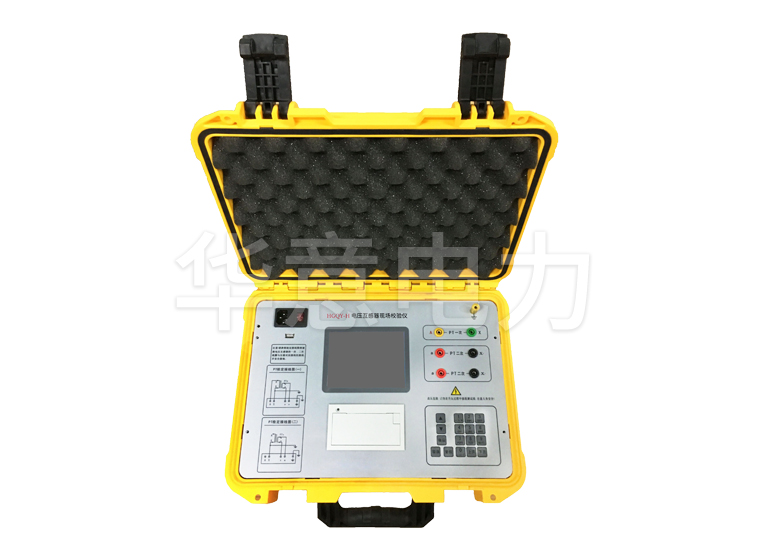

電壓互感器現場校驗儀是用于現場對10kv、35kv系統中電磁型電壓互感器比差、角差、變比、極性的規程校驗，相比而言，該產品采用是小信號測試原理，具有精度 高、體積小和重量輕的絕對優勢，經過我們科學的理論模型和大量實驗驗證明，其測量結果與傳統校驗結果的相對誤差僅為0.3%，320*240大屏顯示和可觸摸操作，集成化模塊電路，智能提示接線錯誤，接線、操作簡單。

　　電壓互感器現場校驗儀測量

　　“↑”、“↓”鍵移到，按“確定”鍵之后，進入主要測量功能。

　　按照被測互感器的銘牌參數，選擇或輸入相應參數：

　　按“↑”、“↓”鍵把光標移到“準確級”上，按“確定”后，按“↑”、“↓”鍵把光標移到需要選擇的準確等級上，按“確定”。

　　數字的輸入：將光標移動到輸入位置，按“確定”鍵后按相應的數字即可。

　　同理，其它參數依次輸入。

　　PT誤差測量

　　按“↑”、“↓”鍵，把光標移到“PT誤差測量”上，按“確定”。進入電壓互感器標準誤差測量。測量過程共需兩步：

　　(1)第一步：測量被測電壓互感器的空載外推點誤差。

　　按“↑”、“↓”鍵，把光標移到“測量”上，按“確定”。頁面右下角為儀器測量進程顯示，當不顯示“等待測量”和“測量完成”時，表明儀器正在測量當中。在此過程中，請勿斷開儀器和被測互感器的接線，以及切勿觸摸被測互感器與測試夾!

　　“變比錯誤”被測互感器一二次與頁面輸入一二次電壓不符。

　　“極性錯誤”被測互感器與儀器連接錯誤。

　　“一次開路”被測互感器與二芯線處于開路狀態。

　　“二次開路”被測互感器與四芯線處于開路狀態。

　　“測量完成”儀器測量結束。

　　“等待測量”儀器等待測量。

　　若頁面顯示“變比錯誤”、“極性錯誤”、“一次開路”、“二次開路”其中一項或者多項時，則蜂鳴器鳴叫且結束測量，需檢查儀器參數輸入以及儀器與被測互感器的連接狀態。(處置流程：檢查輸入一二次電壓與被測互感器的一二次電壓是否一致;中試控股檢查儀器的紅色連接線與被測互感器極性端子相連;檢查接觸是否良好以及是否連接;檢查測試線是否有斷線)

　　若需要調整對被測互感器的接線，等待頁面顯示“測量完成”后，或者按“復位”鍵或者關機，測試完畢。
