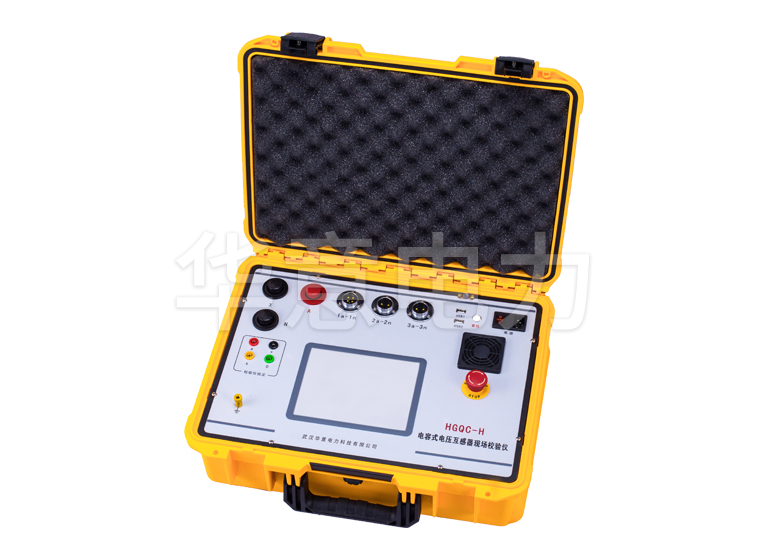

電容式電壓互感器現場校驗儀試驗操作方法
發布時間：2021-04-27 15:22:30
瀏覽次數：6091
電容式電壓互感器現場校驗儀試驗操作方法
1)根據被試電容式電壓互感器的電容量的被試品，將調節調感電抗器氣隙刻度尺，調到對應的標示，例如:被試品為110kV電容式電壓互感器，電容量為0.02uF,將調感電抗器的氣隙刻度尺對準0.02uF字樣即可。
2)將1節調感電抗器放在地面上的托盤的卡槽內，并反復調節，確保電抗器平穩并不晃動。
3)將第2節調感電抗器疊放在第一節電抗器上托盤的卡槽內，并反復調節，確保電抗器平穩并不晃動。
4)用硅膠銅線將兩節電抗器串聯起來。
5)將調壓控制箱輸出接至勵磁變壓器的輸入端，勵磁變壓器的輸出高端接至下面一節調感電抗器的輸入端，勵磁變壓器的輸出低端可系統的所有的大地端聯接在一起，將上面一節電抗器的輸出端接至標準電壓互感器的高壓端，此時接好被試電壓互感器的一次、二次回路，把便攜式電壓負載箱旋鈕開關置于被試電壓互感器的二次額定負荷相應的檔位上。
6)將調壓控制箱接上電源，將調壓旋鈕旋至最小，打開調壓控制箱和校驗儀、負載等電源開關，此時開關上的指示燈和校驗儀的液晶屏同時有顯示。
7)操作校驗儀確認鍵，根據菜單提示進入電壓互感器誤差測試這一功能狀態。
8)緩慢調節調壓旋鈕，依次測量被試電壓互感器各規程點誤差。
