無線氧化鋅避雷器帶電測試儀測量原理

　　無線氧化鋅避雷器帶電測試儀采用如圖 1 所示的投影法計算基波及各次諧波的阻性電流。

　　圖中：U1 基波參考電壓

　　Ix1p 基波全電流峰值

　　Ir1p 基波阻性電流峰值

　　Ic1p 基波容性電流峰值

圖 1 投影法

　　Φ 基波全電流超前基波參考電壓的角度

　　計算公式：Ir1p = Ix1p·CosΦ

　　Ic1p = Ix1p·SinΦ

　　氧化鋅避雷器全電流既含有氧化鋅避雷器非線性產生的高次諧波，也含有母線電壓諧波產生的高次諧波。與 Irp 相比 Ir1p 更加穩定真實;因此建議用 Ir1p 作為阻性電流指標，Φ和 Ir1p 均能直觀衡量氧化鋅避雷器的性能。

　　無線氧化鋅避雷器帶電測試儀相間干擾及自動補償原理

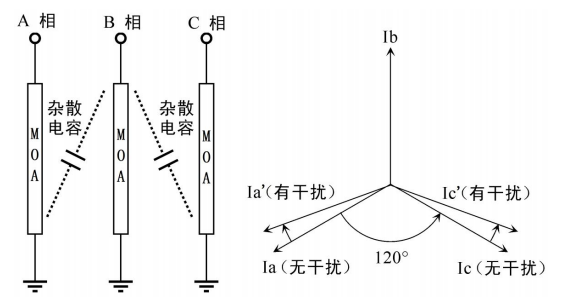

圖 2 相間干擾

　　在現場三相同時測試一字排列的氧化鋅避雷器時，如圖 2 所示，由于雜散電容的存在，A、C 相電流相位都要向 B 相偏移，一般偏移角度為 2°～4°左右;這將使 A 相φ減小，阻性電流增大，C 相φ增大，阻性電流減小甚至為負，這種現象稱相間干擾。解決這一問題的方法是采用自動補償算法，即儀器內置的“自動邊補”功能。假設Ia、Ic 無干擾時相位相差為 120°，假設 B 相對 A、C 相干擾是相同的;測量出 Ic超前 Ia 的角度Φca，A 相補償Φ0a=(Φca-120°)/2，C 相補償Φ0c= -(Φca -120°)/2。這種方法實際上對 A、C 相阻性電流進行了平均，極有可能掩蓋存在的問題。因此建議考核沒有進行自動補償的原始數據(即補償角度為 0°)，并考核其變化趨勢。
