無線氧化鋅避雷器帶電測試儀面板及部件功能介紹

　　1、無線氧化鋅避雷器帶電測試儀主機面板

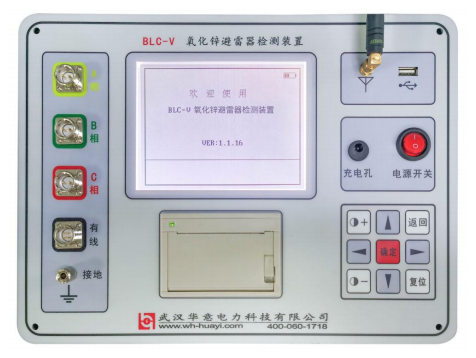

　　主機面板布置圖如圖 3 所示。

　　1.1 電流輸入：分為 A 相(黃色)、B 相(綠色)、C 相(紅色)三個輸入通道;

　　1.2 參考信號輸入：有線測試方式時，使用專用通訊電纜，用于連接電壓采集器;無線時采用無線模塊以及 GPS 進行同步。

圖 3 主機面板

　　1.3 液晶屏：工業級 320×240 點陣單色液晶屏，帶 LED 背光，顯示操作菜單、測試數據、等。

　　1.4 按鍵：操作儀器用。 “↑↓”為“上下”鍵，選擇移動或修改數據;“←→”為“左右”鍵，選擇移動或修改數據;“確認”鍵，確認當前操作;“取消”鍵，放棄當前操作。

　　1.5 天線：在使用無線測試方式時，請將配套天線安裝在天線座上，以便于良好的接收無線信號，不安裝天線將大大縮短無線通訊距離。

　　1.6 優盤接口：外接優盤用，用來存儲測試數據，請使用 YHXT 或 YHXT32 格式的 U 盤。在存儲過程中，嚴禁撥出優盤。

　　1.7 打印機：打印測試結果，打印內容可選擇，不關心的數據無需打印，從而節約打印用紙。

　　1.8 接地柱：在測試過程中，儀器必須可靠接地。在連接其它測試線之前應先連接接地線;在測試結束后，最后拆除接地線，以保證人身安全。

　　1.9 充電口：儀器充電器接口，請使用儀器配套專用充電器。

　　1.10 開關： 儀器電源開關，在不使用儀器時，請及時關閉儀器電源，以節省電池電量。

　　2、無線氧化鋅避雷器帶電測試儀電壓采集器

　　2.1 通訊接口：有線測試方式時，使用專用通訊電纜，用于連接儀器主機參考信號輸入。

　　2.2 天線：在使用無線測試方式時，請將配套天線安裝在天線座上，以便于電壓采集器有效的發射無線信號;不安裝天線將大大縮短無線通訊距離，時間過長有可能燒毀內部無線模塊。

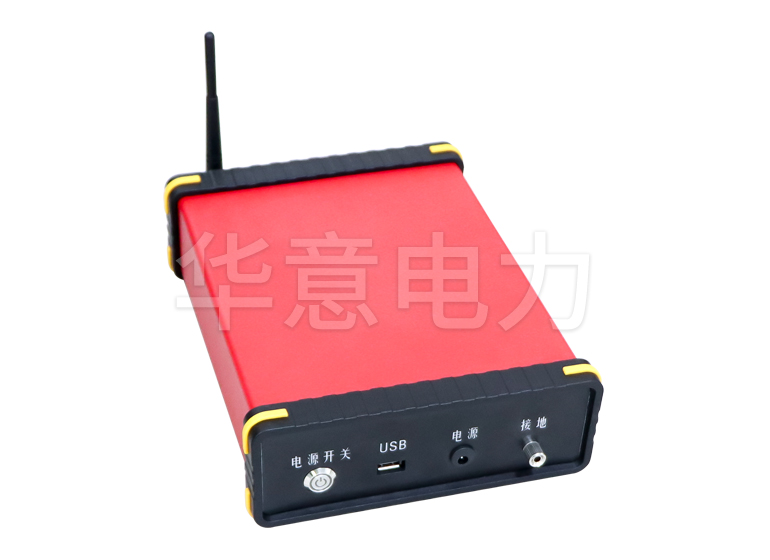

圖 4 電壓采集器

　　2.3 電源：儀器充電器接口，請使用儀器配套專用充電器。

　　2.4 電源開關： 電壓采集器電源開關，在不使用時，請及時關閉電源，以節省電池電量。

　　2.5 電壓輸入：參考電壓輸入，分為 A 相(黃色線)、B 相(綠色線)、C 相(紅色線)、中性點或地線(黑色線);選擇參考相別為單相，且無論是 A 相、B 相、C 相、AB 相、CB 相都從 A 相(黃色線)和黑色線輸入。

　　2.6 接地柱：在測試過程中，儀器必須可靠接地。在連接其它測試線之前應先連接接地線;在測試結束后，最后拆除接地線，以保證人身安全。
