變壓器繞組變形——局部變形

發布時間:2022-11-05 21:40:11 瀏覽次數:4966

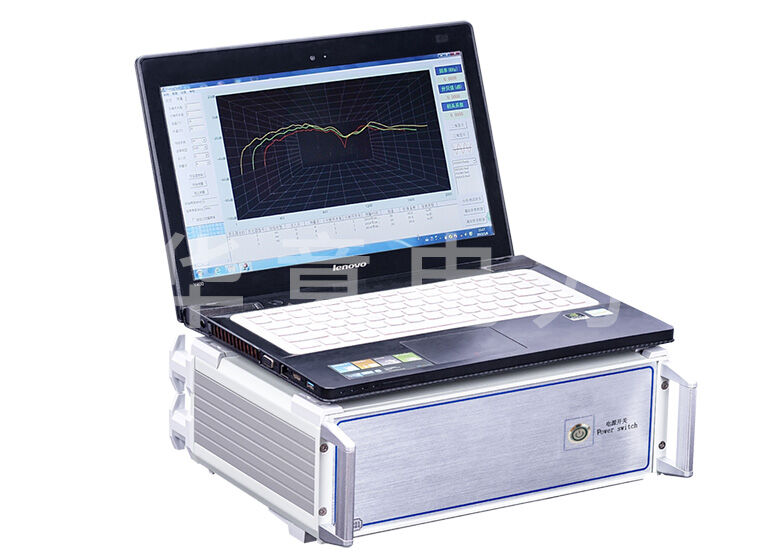

  變壓器繞組變形中局部變形是指線圈的總高度沒有變化,或者線圈的等效直徑和厚度沒有大面積變化;只是部分卷材的粒度分布均勻性發生了變化,或部分卷餅的當量直徑變化不大。總電感量基本不變,因此故障相和正常相的頻譜曲線會在低頻段的每個諧振峰點處重疊。隨著部分變形區域的大小,相應的后續共振峰將發生位移。


  局部壓縮和拉出變形:這種變形一般認為是由電磁力引起的。由于同向電流產生的斥力,當線圈的兩端受壓時,這種斥力會擠出個別焊盤,造成零件被擠壓,零件被拉開。


  這種變形一般在兩端壓釘不動的情況下不影響引線:這種變形一般只改變餅間的距離(軸向),反映的電容(餅間)在等效電路中的并聯電感電容)變化。在不拉出引線的情況下,頻譜的高頻部分變化很小。整個線圈沒有被壓縮,只有部分蛋糕之間的距離被拉開,而蛋糕之間的部分距離被壓縮。


  從頻譜圖中可以看出,部分諧振峰向高頻方向移動,峰值減小;而一些共振峰向低頻方向移動,并伴隨著峰值的增加。通過比較共振峰明顯偏移的位置(峰數)和共振峰的偏移量,可以估計和分析變形區域和變形程度。當局部壓縮和拉出變形影響引線時,頻譜圖的高頻部分會發生變化。當局部壓縮和拉拔變形程度較大時,


  匝間短路:如果線圈發生金屬匝間短路,線圈的整體電感會顯著降低,線圈對信號的阻礙也會大大降低。對應頻譜圖,低頻段的諧振峰會明顯向高頻方向移動,同時由于障礙物的減少,頻率響應曲線會向衰減減小的方向移動。


  低頻段,即曲線向上移動2ddB以上;此外,由于Q值的降低,光譜曲線上的共振峰與谷之間的差異也會減小。中、高頻段的光譜曲線與普通線圈的光譜曲線一致。


  線圈斷股:當線圈斷股時,線圈的整體電感會略有增加。對應頻譜圖,低頻段的諧振峰會稍微向低頻方向移動,幅度上的衰減基本保持不變;中頻和高頻段的頻譜曲線與正常線圈的頻譜圖重合。


  金屬異物:在正常線圈中,如果餅間有金屬異物,雖然對低頻總電感影響不大,但餅間電容會增大。頻譜曲線低頻部分的共振峰會向低頻方向移動,曲線中高頻部分的幅度會增大。


  引線位移:引線位移時不影響電感,所以頻譜曲線的低頻段應完全重疊,只有2ookHz~5ookHz部分的曲線發生變化,主要是衰減幅度方面。當引線向外殼移動時,頻譜曲線的高頻部分向衰減增大的方向移動,曲線向下移動;當引線靠近線圈時,頻譜曲線的高頻部分向衰減減小的方向移動,曲線向上移動。


  軸向扣:軸向扭曲是在電力的作用下,將線圈向兩端推出。當它被兩端擠壓時,它被迫從中間變形。


  如果原變壓器的裝配間隙較大或支架被迫移位,則線圈在軸向上扭成S形;這種變形只改變了蛋糕之間的部分電容和部分對地電容,因為兩端沒有變化。屏間電容和對地電容會減小,所以頻譜曲線上諧振峰會向高頻移動,低頻附近的諧振峰會略有下降,中頻附近的諧振峰頻率會上升略,3ookHz~5ookHz 的頻率會略有增加。


  線圈的幅值(直徑)變形:在電動力的作用下,內部線圈一般向內收縮。由于內撐條的限制,線圈在振幅方向上可能會發生變形,其邊緣會呈鋸齒狀。這種變形會使電感略有減小,對地電容也略有變化,因此整個頻率范圍內的諧振峰向高頻方向略有移動。外線圈的幅度變形主要是向外擴張,變形線圈的總電感會增加,但內外線圈之間的距離會增加,線餅對地的電容會減小。


  以上就是華意電力對變壓器繞組變形——局部變形的介紹,如果您還有其他想要了解的,歡迎在線或來電咨詢,我司有專業的技術經理竭誠為您服務。
