真空斷路器的組成部分有哪些和特點

發布時間:2022-11-05 21:55:31 瀏覽次數:4904

  真空斷路器因滅弧介質和滅弧后觸頭間隙的絕緣介質為高真空而得名;具有體積小、重量輕、適合頻繁操作、滅弧無需維護等優點。應用比較流行。下面華意電力就為大家介紹一下“真空斷路器由哪些元件組成,真空斷路器的特點是什么”。


  真空斷路器主要包括三部分:真空滅弧室、操作機構、支架等部件。


  1.真空滅弧室


  根據開關類型的不同,有外屏蔽罩的陶瓷真空滅弧室、中間密封杯形縱向磁場的小型真空滅弧室、內密封玻璃泡滅弧室等。基本結構如下:


  1) 氣密絕緣外殼


  由陶瓷、玻璃或微晶玻璃制成的氣密絕緣筒體、活動端蓋、固定端蓋和不銹鋼波紋管組成的氣密絕緣系統是一種真空密封容器。保證氣密性,除了密封型式中的嚴格操作流程外,還要求材料本身具有較小的透氣性和內部放氣性。


  2) 導電系統


  它由固定導電桿、固定運行弧面、固定觸頭、動觸頭、動弧面和動導電桿組成。觸頭結構大致分為三種:圓柱形觸頭、帶螺旋形的橫向磁場觸頭槽弧面,縱向磁場觸點。目前,這種滅弧室采用縱向磁場技術,具有強大而穩定的滅弧能力。


  3) 屏蔽系統


  屏蔽罩是真空滅弧室中不可缺少的元件,屏蔽罩有多種類型,如圍繞觸點的主屏蔽罩、波紋管屏蔽罩、均壓屏蔽罩等。主屏蔽罩的作用如下:①防止電弧電弧過程中產物飛濺到絕緣外殼內壁上,從而降低外殼的絕緣強度。②提高滅弧室內電場分布的均勻性,有利于降低局部場強,促進真空滅弧室的小型化。③冷凝電弧產物,吸收部分電弧能量,有利于電弧間隙介電強度的恢復。


  2.運行機制


  根據斷路器的不同類型,采用不同的操作機構。常見的操作機構有彈簧操作機構(VS1)、永磁操作機構、組合式操作機構(VBD)。


  其他零件:底盤車輛、絕緣支架、絕緣子等。


  真空斷路器有什么特點


  (1)分?jǐn)嗄芰?qiáng),可達50kA;斷裂后,裂縫間的介質恢復很快,無需更換介質。


  (2)觸點斷開距離小。10kV真空斷路器的觸頭斷開距離只有10mm左右。所需操作功率小,動作快,可簡化操作機構,延長使用壽命。一般20年左右不需要維護。


  (3)滅弧時間短,電弧電壓低,電弧能量小,接觸損耗小,中斷次數多。


  (4)移動導桿慣性小,適合頻繁操作。


  (5)開關操作時,動作噪音小,適合城市使用。


  (6)滅弧介質或絕緣介質不使用油,無火災、爆炸危險。


  (7)接觸頭為全密封結構,不會因受潮、灰塵和有害氣體的影響而降低其性能。工作可靠,通斷性能穩定。滅弧室作為獨立部件,安裝調試簡單方便。


  (8)真空斷路器在使用壽命期間,觸頭部分無需維護和檢查。即使進行維護和檢查,所需的時間也很短。


  (9)電弧在密閉容器中熄滅,電弧和熱氣不外露。


  (10)具有多次重合閘功能,適合配電網的應用需求。


  以上就是華意電力對真空斷路器的組成部分有哪些和特點的介紹,如果您還有其他想要了解的,歡迎在線或來電咨詢,我司有專業的技術經理竭誠為您服務。

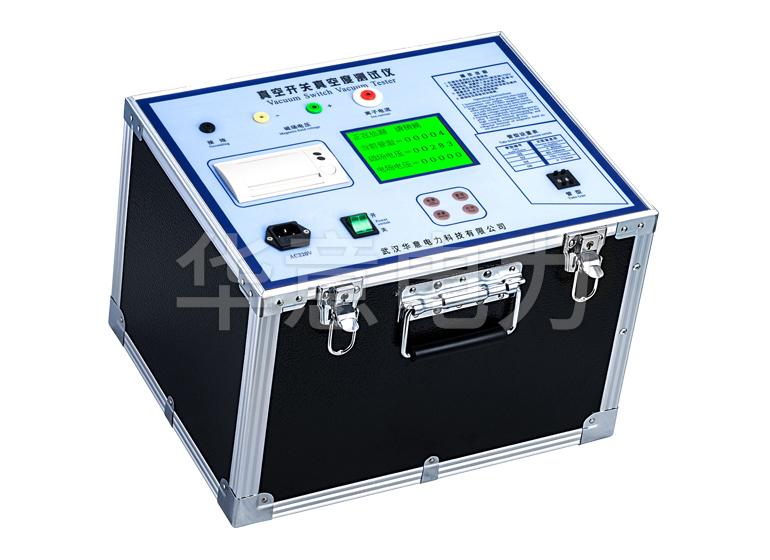

標簽: 真空開關測試儀
