互感器伏安特性綜合測試儀采用320×240高分辨率灰色背光液晶顯示屏，即使在強烈日光下也能清晰顯示。試驗過程，試驗環境設置及試驗結果均顯示在LCD屏上，全漢字操作界面，圖形清晰，美觀，易于操作。

2.2 旋轉鼠標使用說明

旋轉鼠標的功能類似計算機上使用的鼠標，它有三種操作：“左旋”，“右旋”，“按下選定”。通過鼠標的這三種操作可以實現移動光標、數據輸入和操作選定等功能。

移動光標：可以通過左旋或右旋旋轉鼠標來移動光標，將光標移到所要選擇的選項上，“按下”旋鈕即可選定此項。

數據輸入：當需要修改或輸入數據時，將光標移動到需要修改數據的選項上，按下旋轉鼠標，即進入數據的百位或十位修改操作（光標縮小至被修改的這一位上），左旋或右旋鼠標即進行該位的增減操作。按下鼠標確認該位的修改，并進入下一位的修改，同樣左旋或右旋鼠標進行該位的增減。逐位修改完畢后，光標增大為全光標，即退出數據的修改操作，此時可通過旋轉鼠標將光標移走。

2.3 互感器伏安特性綜合測試儀開機界面和主菜單介紹

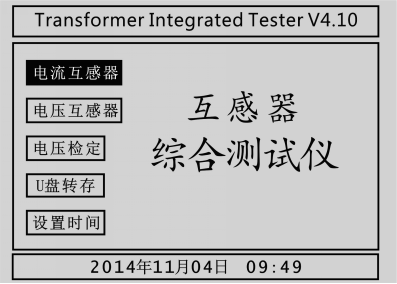

首先將AC220V或AC380V電源連接至儀器面板，打開面板上主電源開關，儀器進入開機畫面，開機完成后儀器顯示如圖2.1所示畫面，進入待機畫面后光標指示的當前試驗項目為電流互感器，當前選擇項目的背景會反色。按下旋轉鼠標即可進入電流互感器測試界面，轉動旋轉鼠標則可選中電壓互感器、電壓檢定、U盤轉存或設置時間。

圖2.1　互感器綜合測試儀主界面

2.4 修改時間日期

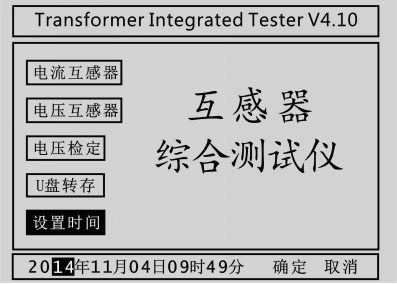

在主界面中選擇設置時間選項，按下后進入設置時間界面（如圖2.2），通過旋轉鼠標可以依次設置儀器的年、月、日、時、分，設置好時間后，光標移動到確定項，點擊即可完成時間設置，光標移動到取消項，點擊則不保存此次設置的時間。

圖2.2　設置時間界面

2.5 U盤轉存

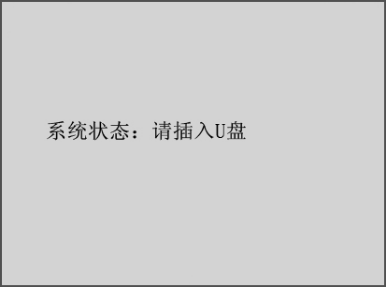

“U盤轉存”功能是儀器通過USB接口將歷史數據轉存到U盤中，點擊主界面中的U盤轉存選項，儀器便進入了U盤轉存界面（如圖2.3）。

圖2.3　U盤轉存界面

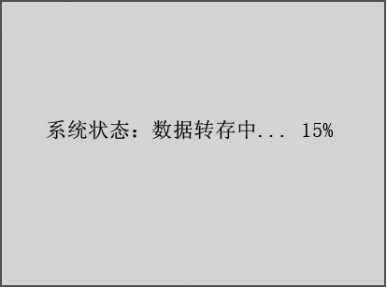

插入U(xiǎn)盤，歷史數據自動存入U(xiǎn)盤中，如圖2.4的狀態顯示。

圖2.4　U盤轉存執行界面

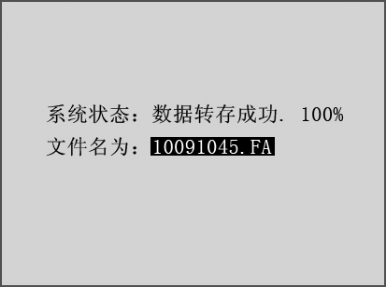

轉存完成后如圖2.5所示，U盤中會存儲一個按時間命名后綴為“.FA”的文件，格式為“xx（月）xx（日）xx（時）xx（分）.FA”。

圖2.5　U盤轉存完成界面

數據轉存完成后拔出U盤，儀器自動返回主界面，試驗人員在電腦上通過上位機軟件讀取U盤中存儲的歷史數據，具體操作請看第五章的配套工具軟件使用說明。
